ВАЗ 2107 инжектор — это модификация легендарной советской машины, которая отличается от своих предшественников использованием системы впрыска топлива. Изначально ВАЗ 2107 была оснащена карбюраторным двигателем, но с появлением инжекторной версии появились новые возможности.
Во-первых, в инжекторной версии улучшилась экономичность и динамичность двигателя. Система впрыска топлива позволяет более точно дозировать его подачу, что положительно сказывается на расходе топлива. Кроме того, благодаря этому двигатель выдает большую мощность, что дает возможность разгоняться быстрее и обеспечивает более плавную работу.
Посмотрим, что же находится под капотом такой семерки. Основой инжекторной версии является 1,6-литровый 8-клапанный двигатель ВАЗ 2106, который модернизировали с целью установки системы впрыска топлива. Он имеет чугунную головку, аллюминиевый блок, а также развитую систему охлаждения, что гарантирует надежность и долговечность работы мотора.
Как устроена ВАЗ 2107 инжектор

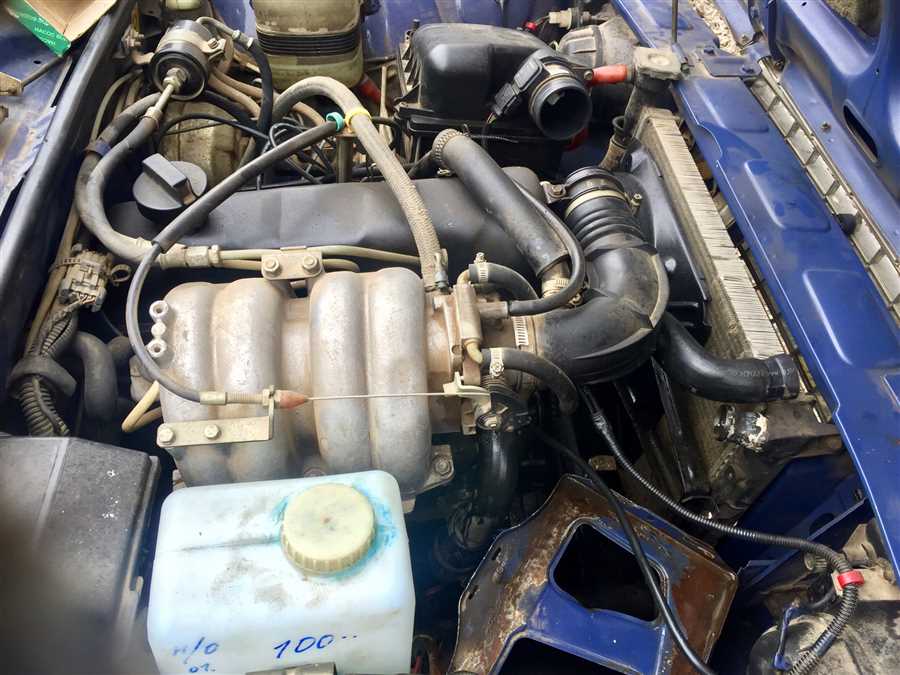

Под капотом автомобиля ВАЗ 2107 инжектор находятся следующие основные компоненты:
1. Распределитель топлива
Распределитель топлива отвечает за смешение воздуха и топлива перед их подачей в цилиндры двигателя. Он содержит форсунки, которые осуществляют впрыск топлива под высоким давлением. Распределитель топлива подключен к системе электронного управления двигателем.
2. Электронный блок управления двигателем
Электронный блок управления двигателем (ЭБУ) является мозгом инжекторной системы. Он контролирует работу всех компонентов системы и принимает решения о количестве впрыска топлива, основываясь на данных, полученных от датчиков.
3. Датчики
ВАЗ 2107 инжектор оборудован различными датчиками, которые постоянно собирают информацию о работе двигателя. Некоторые из основных датчиков включают в себя датчик положения дроссельной заслонки, датчик кислорода, датчик температуры охлаждающей жидкости и датчик положения коленчатого вала.
Эти компоненты работают вместе, чтобы обеспечить оптимальную работу двигателя ВАЗ 2107 инжектор. Система инжекторного впрыска топлива позволяет достичь лучшей экономии топлива, более низкого выброса вредных веществ и улучшенной динамики двигателя.
Под капотом ВАЗ 2107 инжектор
Основные компоненты системы впрыска топлива ВАЗ 2107 инжектор:
- Распылитель топлива – устройство, отвечающее за подачу топлива в цилиндры двигателя.
- Датчик положения дроссельной заслонки – необходим для определения положения дроссельной заслонки и регулирования работы системы впрыска.
- Датчик положения коленчатого вала – служит для контроля положения коленчатого вала двигателя.
- Датчик температуры охлаждающей жидкости – измеряет температуру охлаждающей жидкости и передает информацию в электронный блок управления.
- Электронный блок управления – управляет работой системы впрыска, регулирует подачу топлива в зависимости от различных параметров и датчиков.
Также под капотом ВАЗ 2107 инжектор располагаются другие элементы, такие как:
- Электронный блок предварительного нагрева топлива, который обеспечивает подогрев топлива перед его подачей.
- Воздушный фильтр, который очищает воздух, поступающий в двигатель.
- Система охлаждения двигателя, состоящая из радиатора, вентилятора, насоса охлаждающей жидкости и других компонентов.
- Система зажигания, отвечающая за подачу искры на свечи зажигания.
- Аккумуляторная батарея, обеспечивающая питание электрооборудования автомобиля.
- Топливный насос, который подает бензин из топливного бака в систему впрыска.
Это основные элементы, находящиеся под капотом ВАЗ 2107 инжектор. Регулярное обслуживание и проверка работоспособности этих компонентов помогут сохранить автомобиль в надлежащем состоянии и обеспечат его надежную работу.
Основные компоненты ВАЗ 2107 инжектор
Ниже перечислены основные компоненты, которые находятся под капотом автомобиля ВАЗ 2107 с системой впрыска топлива (инжектор).
1. Топливный насос
Топливный насос в системе инжекторной ВАЗ 2107 отвечает за подачу топлива из бака к форсункам. Это электрический насос, который работает с заданным давлением для обеспечения правильной работы системы инжектора.
2. Форсунки
Форсунки в системе инжекторной ВАЗ 2107 служат для распыления топлива в цилиндры двигателя. Они получают сигнал от электронного блока управления и выпускают топливо в нужной дозировке и момент времени.
3. Регулятор давления топлива
Регулятор давления топлива в системе инжекторной ВАЗ 2107 контролирует давление топлива в системе и поддерживает его на заданном уровне. Он обеспечивает постоянное давление, необходимое для правильной работы форсунок.
4. Дроссельная заслонка
Дроссельная заслонка в системе инжекторной ВАЗ 2107 регулирует количество воздуха, поступающего во впускной коллектор. С помощью сигнала от электронного блока управления, она контролирует скорость двигателя и регулирует его работу.
5. Датчик кислорода
Датчик кислорода (lambda-зонд) в системе инжекторной ВАЗ 2107 измеряет количество кислорода в отработавших газах и отправляет информацию обратно в электронный блок управления. Это позволяет системе корректировать смесь воздуха и топлива, обеспечивая оптимальную работу двигателя.
- Топливный насос
- Форсунки
- Регулятор давления топлива
- Дроссельная заслонка
- Датчик кислорода
Система впуска ВАЗ 2107 инжектор
Дроссельная заслонка
Дроссельная заслонка – это устройство, которое регулирует количество воздуха, поступающего в цилиндры двигателя. Она установлена на впускном коллекторе и может открываться и закрываться под воздействием педали газа.
Форсунки
Форсунки – это устройства, которые отвечают за подачу топлива в цилиндры двигателя. Они расположены во впускном коллекторе и управляются электронным блоком управления двигателем.
В системе впуска ВАЗ 2107 инжектор используется электронный блок управления двигателем, который контролирует работу дроссельной заслонки и форсунок. Благодаря этому двигатель получает необходимое количество воздуха и топлива для эффективного сгорания.
Система впуска ВАЗ 2107 инжектор играет важную роль в работе двигателя, обеспечивая его эффективную работу и экономичность. Правильная настройка и обслуживание данной системы способствуют более полному сгоранию топлива и уменьшению выбросов вредных веществ в окружающую среду.
Важно: Регулярная проверка и обслуживание системы впуска ВАЗ 2107 инжектор помогут держать двигатель в отличном состоянии и продлить его срок службы.
Система выпуска ВАЗ 2107 инжектор
Основные компоненты системы выпуска включают:
- Газораспределительный механизм с выпускным распределительным валом
- Выпускной коллектор
- Глушитель
Газораспределительный механизм с выпускным распределительным валом устанавливается в головку блока цилиндров. Он имеет специальные кулачки, которые управляют открытием и закрытием выпускных клапанов в нужные моменты времени.
Глушитель является последним элементом системы выпуска. Он снижает шум выхлопных газов и создает заданное обратное давление, что позволяет двигателю работать более эффективно. Глушитель также выполняет роль фильтра, улавливая частицы сажи и другие вредные компоненты.
Система выпуска ВАЗ 2107 инжектор играет важную роль в обеспечении надлежащей работы двигателя, позволяя эффективно отводить отработавшие газы и снижать возможные негативные воздействия на окружающую среду.
Топливная система ВАЗ 2107 инжектор
Топливная система ВАЗ 2107 инжектор состоит из следующих основных компонентов:
- Топливный бак, где хранится топливо;
- Топливный насос, который откачивает топливо из бака;
- Топливный фильтр, который улавливает грязь и примеси;
- Топливный распределитель, который равномерно распределяет топливо по форсункам;
- Топливные форсунки, которые распыляют топливо в цилиндрах двигателя;
- Дроссельная заслонка, регулирующая количество поступающего воздуха в двигатель;
- Регулятор давления топлива, который поддерживает необходимое давление в системе;
- Электронный блок управления двигателем (ЭБУ), который контролирует работу всей системы и подает команды на форсунки;
- Датчики, которые собирают информацию о параметрах работы двигателя и передают ее на ЭБУ.
Топливная система ВАЗ 2107 инжектор обеспечивает точное дозирование топлива и позволяет получить лучшую эффективность работы двигателя по сравнению с системой с карбюратором. Электронный блок управления двигателем осуществляет постоянный контроль и коррекцию работы системы в реальном времени, основываясь на данных, полученных от датчиков. Благодаря этому достигается лучшая экономия топлива и меньшая выхлопная активность.
Рабочий цикл ВАЗ 2107 инжектор
Рабочий цикл ВАЗ 2107 инжектор представляет собой последовательность процессов, происходящих под капотом автомобиля, которые позволяют двигателю работать эффективно и обеспечивают его нормальное функционирование. Рабочий цикл состоит из четырех основных тактов: впускного, сжатия, рабочего и выпускного.
1. Впускной такт
Впускной такт начинается с опускания клапана впускного тракта, который позволяет воздуху смешаться с топливом. Воздух попадает в цилиндр двигателя сквозь гофру адмиссионной системы и воздушный фильтр. Отсюда впускное топливовоздушное зарядное смеси проходит через дроссельный узел, и затем через систему впуска инжектора. Во время впускного такта поршень двигается от ВМТ (верхней мертвой точки) к НМТ (нижней мертвой точке), создавая всасывающий эффект и заполняя цилиндр зарядной смесью.
2. Сжатие
Сжатие начинается после закрытия клапана впускного тракта. Поршень двигается от НМТ к ВМТ, сжимая зарядную смесь. В процессе сжатия давление в цилиндре возрастает, что позволяет получить более мощный взрыв зарядной смеси в следующих тактах.
3. Рабочий такт
Рабочий такт начинается с искрового зажигания. После искры от свечи зажигания сжатая зарядная смесь воспламеняется и происходит взрыв. В результате этого поршень двигается вниз, делая рабочую работу и передавая ее на коленчатый вал. В этот момент происходит рабочий ход двигателя, при котором происходит преобразование энергии горения топлива в механическую энергию.
4. Выпускной такт
Выпускной такт начинается с открытия выпускного клапана, когда происходит выхлоп отработанных газов из цилиндра двигателя. Поршень двигается от НМТ к ВМТ, выталкивая отработанные газы через выхлопную систему. В этот момент двигатель очищается от отработанных продуктов сгорания, возвращаясь в исходное состояние.
Таким образом, рабочий цикл ВАЗ 2107 инжектор состоит из четырех тактов: впускного, сжатия, рабочего и выпускного. Каждый такт имеет свою роль и важен для правильного функционирования двигателя автомобиля.
Электрическая система ВАЗ 2107 инжектор
Электрическая система ВАЗ 2107 инжектор состоит из нескольких компонентов, обеспечивающих электропитание и управление различными системами автомобиля.
- Аккумулятор. Основной источник питания автомобиля. Заряжается от генератора и обеспечивает энергией всю электрическую систему.
- Генератор. Преобразует механическую энергию двигателя в электрическую и заряжает аккумулятор и питает остальные электрические системы.
- Система зажигания. Обеспечивает точное время зажигания исходя из параметров двигателя, управляет работой свечей зажигания.
- Система инжекторного впрыска топлива. Отвечает за подачу точной дозы топлива в цилиндры двигателя с помощью электронных форсунок.
- Электронный блок управления двигателем (ЭБУ). Мозг автомобиля, который обрабатывает информацию от различных датчиков и управляет работой систем впрыска и зажигания.
- Электропроводка. Комплекс проводов и разъемов, обеспечивающий передачу электрического сигнала между компонентами системы.
ВАЗ 2107 инжектор имеет современную электрическую систему, которая обеспечивает стабильную и эффективную работу автомобиля. От правильной работы электрической системы зависит энергоэффективность, надежность и безопасность автомобиля.
Система охлаждения ВАЗ 2107 инжектор
Система охлаждения в автомобиле ВАЗ 2107 инжектор играет важную роль, обеспечивая оптимальную работу двигателя и предотвращая его перегрев. Она состоит из нескольких основных компонентов, которые взаимодействуют в единой системе.
Радиатор
Главным элементом системы охлаждения является радиатор. Это устройство сделано из металла и представляет собой решетку из тонких пластин, разделенных на маленькие каналы. Радиатор расположен спереди автомобиля и его основная задача — охлаждать охлаждающую жидкость (антифриз), проходящую через его каналы, средствами воздушного потока, который образуется при движении автомобиля.
Вентилятор
Вентилятор является важной частью системы охлаждения и предназначен для усиления естественного воздушного потока, создаваемого движением автомобиля, или для его создания в условиях недостатка воздушных потоков, например, при движении с низкой скоростью или простое на холостом ходу. Вентилятор расположен за радиатором и приводится в действие электродвигателем. Он включается автоматически при достижении определенной температуры охлаждающей жидкости и отключается при понижении температуры.
| Компонент | Функция |
|---|---|
| Термостат | Регулировка температуры охлаждающей жидкости |
| Водяной насос | Перекачивание охлаждающей жидкости |
| Расширительный бачок | Компенсация расширения и сжатия охлаждающей жидкости |
| Трубопроводы | Передвижение охлаждающей жидкости по системе |
ВАЗ 2107 инжектор снабжена системой охлаждения, которая помогает предотвратить перегрев двигателя и обеспечивает его эффективную работу.
Система смазки ВАЗ 2107 инжектор
Система смазки в автомобиле ВАЗ 2107 инжектор играет важную роль в обеспечении долговечности и надежности двигателя. Она отвечает за постоянное смазывание всех подвижных механизмов, что позволяет уменьшить трение и износ деталей.
Основными элементами системы смазки ВАЗ 2107 инжектор являются:
| Элемент системы | Описание |
|---|---|
| Масляный насос | Отвечает за подачу масла из масляного поддона в масляный фильтр и далее в смазочные каналы двигателя. |
| Масляный фильтр | Производит очистку масла от механических загрязнений перед его подачей в двигатель. |
| Смазочные каналы | Распределяют масло по всем двигателям и подвижным частям, обеспечивая надежную смазку. |
| Масляный поддон | Содержит необходимое количество масла для работы системы смазки и охлаждения двигателя. |
Для корректной работы системы смазки ВАЗ 2107 инжектор необходимо регулярно проводить замену масла и масляного фильтра, а также следить за его уровнем. Если уровень масла слишком низким или качество масла плохое, это может привести к перегреву двигателя и его поломке.
Необходимо также отметить, что система смазки ВАЗ 2107 инжектор работает под давлением, поэтому важно следить за исправностью всех ее элементов и своевременно производить замену изношенных деталей. Это позволит предотвратить возникновение неполадок и продлить срок службы двигателя автомобиля.
Система зажигания ВАЗ 2107 инжектор
Система зажигания ВАЗ 2107 инжектор играет важную роль в работе двигателя, отвечая за подачу искры в зажигание топливно-воздушной смеси. Важно правильно настроить и поддерживать эту систему для оптимального функционирования автомобиля.
Компоненты системы зажигания
- Катушка зажигания – генерирует высокое напряжение для создания искры зажигания
- Распределитель зажигания – передает высокое напряжение на свечи зажигания
- Свечи зажигания – создают искру, которая инициирует горение топливно-воздушной смеси
- Провода зажигания – передают высокое напряжение от катушки зажигания к свечам зажигания
Принцип работы системы зажигания
При работе двигателя, электрический ток проходит через первичную обмотку катушки зажигания. Когда сигнал от датчика позволяет, электронный блок управления открывает транзистор и обесточивает первичную обмотку катушки. В результате, магнитное поле в катушке резко изменяется, что приводит к генерации высокого напряжения во вторичной обмотке. Это напряжение передается через распределитель зажигания на свечи зажигания, создавая искру, которая зажигает топливно-воздушную смесь.
Система зажигания ВАЗ 2107 инжектор включает в себя ряд датчиков и электронных устройств, которые обеспечивают точное временное зажигание, учитывая параметры двигателя и нагрузку на него. Корректная работа системы зажигания важна для обеспечения экономичного расхода топлива и хорошей динамики двигателя.
Дополнительные устройства ВАЗ 2107 инжектор
Под капотом ВАЗ 2107 инжектор установлены не только основные компоненты, но и ряд дополнительных устройств, которые обеспечивают более эффективную работу двигателя и повышают его надежность.
Одним из таких устройств является датчик кислорода (lambda-зонд), который контролирует содержание кислорода в отработавших газах и регулирует смесь топлива и воздуха. Датчик кислорода позволяет оптимизировать сжигание топлива и уменьшить выбросы вредных веществ.
Еще одним важным устройством является система рециркуляции отработавших газов (EGR-система). Она снижает выбросы оксидов азота, возвращая часть отработавших газов обратно во впускной коллектор. Это позволяет уменьшить температуру горения и снизить образование оксидов азота.
Дополнительно на ВАЗ 2107 инжектор могут быть установлены системы, обеспечивающие более комфортные условия эксплуатации автомобиля. Например, система кондиционирования воздуха обеспечивает поддержание комфортной температуры в салоне в любое время года. Также может быть установлена система управления круиз-контролем, позволяющая автомобилю поддерживать постоянную скорость без необходимости постоянного удержания ноги на педали газа.
ВАЗ 2107 инжектор может быть дополнительно оснащен системой впрыска серы в выхлопные газы, благодаря которой удается снизить содержание вредных веществ в выбросах и удовлетворить экологические требования.
Все эти дополнительные устройства позволяют ВАЗ 2107 инжектор работать более эффективно и экологично, что важно как для водителя, так и для окружающей среды.
