Автомобиль ВАЗ 2107 является одной из самых популярных моделей отечественного автопрома. Этот автомобиль часто подвергается различным ремонтным работам, и одной из наиболее распространенных является замена шкива коленвала. Шкив – это важная деталь, отвечающая за передачу крутящего момента от двигателя к различным системам автомобиля.
Открутить шкив коленвала ВАЗ 2107 можно с помощью специальных инструментов и методик. Прежде чем приступить к работе, необходимо обеспечить безопасность: подпорки блока двигателя, использование индивидуальных средств защиты. После этого можно приступать к отсоединению шкива от коленвала.
Сначала следует удалить ремень ГРМ со шкива, после чего открутить болты, фиксирующие шкив коленвала. Но для этого необходимо иметь определенный инструмент, такой как ключ для откручивания болтов. При выполнении этих операций необходимо быть предельно осторожными, чтобы избежать повреждения деталей двигателя.
Способы открутить шкив коленвала ВАЗ 2107:
2. Использование ударных инструментов: если не удалось открутить шкив с помощью обычного гаечного ключа, можно попробовать использовать ударные инструменты, такие как гайковерт или воздушный молоток. Они обеспечивают большую мощность и могут помочь освободить застрявший шкив.
3. Применение жидкого ключа: если шкив коленвала сильно заел, можно применить специальное смазочное средство, такое как жидкий ключ. Оно позволяет проникнуть в зазоры между шкивом и коленвалом и устранить заедание.
4. Использование нагрева: если все предыдущие методы не помогли, можно попробовать нагреть шкив и коленвал с помощью газового горелка или другого источника тепла. Тепловой расширение может помочь разрешить заедание и открутить шкив.
5. Обращение к профессионалам: если попытки самостоятельно открутить шкив коленвала не привели к успеху, лучше обратиться к специалистам, которые смогут справиться с этой задачей без повреждения деталей двигателя.
Важно помнить, что при откручивании шкива коленвала необходимо соблюдать осторожность, чтобы не повредить сам шкив или коленвал. Рекомендуется использовать специальные инструменты и следовать инструкциям производителя, чтобы избежать проблем и неисправностей в работе двигателя.
Подготовка инструментов для снятия шкива
Перед тем, как приступить к снятию шкива коленвала, необходимо подготовить инструменты, которые понадобятся в процессе работы.
Вам потребуется:
- Рожковый ключ или гаечный ключ размером 24;
- Длинный тяговый ключ;
- Хороший ударный ключ;
- Тангенциальный съемник шкива коленвала;
- Съемник центрального болта шкива коленвала;
- Молоток пластиковый или резиновый;
- Ремень генератора с неслабым натяжением;
- Другие инструменты (какие-то высверли, чтобы снять болт снизу, если резьба несриптилась и т.д.).
Убедитесь, что все инструменты находятся в исправном состоянии и готовы к использованию. Правильная подготовка инструментов позволит значительно упростить процесс снятия шкива коленвала ВАЗ 2107.
Отключение аккумуляторной батареи автомобиля
Чтобы открутить шкив коленвала ВАЗ 2107, необходимо сначала отключить аккумуляторную батарею автомобиля. Это важная безопасностная мера, которая предотвращает возможность поражения электрическим током при работе с двигателем.
Подготовка
Перед тем как приступить к отключению аккумуляторной батареи, следует убедиться, что автомобиль выключен, ключ зажигания вынут из замка, а ручник прижат на среднюю позицию. Также, проверьте, что перед вами нет открытых источников огня.
Отключение
Для отключения аккумуляторной батареи выполните следующие действия:
| 1. | Найдите аккумуляторную батарею под капотом автомобиля. Она обычно находится в передней части двигателя. |
| 2. | |
| 3. | С помощью ключа или гаечного ключа ослабьте зажимы клемм, начав с отрицательной (-) клеммы. Важно снять сначала отрицательную клемму, чтобы предотвратить короткое замыкание. |
| 4. | |
| 5. | Повторите те же действия для положительной (+) клеммы. |
После выполнения этих действий аккумуляторная батарея будет отключена, и вы сможете приступить к освобождению шкива коленвала ВАЗ 2107, следуя соответствующей инструкции.
Снятие приводного ремня от шкива коленвала
Инструменты, необходимые для снятия приводного ремня:
- Ключ для шкива коленвала;
- Ключ для натяжного ролика приводного ремня;
- Отвертка;
- Перчатки.
Порядок снятия приводного ремня от шкива коленвала:
- Установите автомобиль на стояночный тормоз и поддомкратьте переднюю часть автомобиля.
- Снимите защиту двигателя снизу автомобиля.
- На шкиве коленвала найдите болт центральной гайки и отверните его с помощью ключа для шкива коленвала.
- Снимите приводной ремень с шкива коленвала, аккуратно поддевая его отверткой.
- Рекомендуется проверить и при необходимости заменить ремень, а также проверить состояние и натяжение натяжного ролика.
Снятие приводного ремня от шкива коленвала является одной из первостепенных операций при выполнении ремонта системы привода на автомобиле ВАЗ 2107. Правильное выполнение данной операции поможет вам осуществить ремонт или замену ремня безопасно и эффективно.
Закрепление коленчатого вала
Прежде чем приступить к откручиванию шкива коленвала ВАЗ 2107, необходимо правильно закрепить сам коленчатый вал. Это важно, чтобы избежать возможных повреждений и обеспечить безопасность во время работы.
Для закрепления коленчатого вала вам понадобятся следующие инструменты:
- Головка-трещотка с соответствующим размером патрона;
- Ключ для закручивания болтов;
- Съемник шкива коленвала;
- Блокировочный ключ для коленчатого вала;
- Трос или прочный шнур.
Для начала, установите автомобиль на стояночный тормоз и подложите под передние колеса поддерживающие блоки. Затем откройте капот и расположите инструменты и материалы рядом с моторным отсеком.
Шаг 1: Снятие ремня генератора и насоса ГУР
Снимите ремень генератора и насоса ГУР. Для этого достаньте головку-трещотку и раскрутите болты, фиксирующие ремень на шкиве коленвала. Снимите ремень и аккуратно положите его в сторону.
Шаг 2: Снятие шкива коленвала
С помощью специального съемника шкива коленвала, зафиксируйте его, чтобы избежать его вращения. Затем, с помощью ключа для закручивания болтов, открутите болт, крепящий шкив коленвала к самому валу. Осторожно снимите шкив и поставьте его в безопасное место.
Важно: При снятии шкива коленвала обязательно используйте съемник, чтобы избежать повреждения подшипников и других частей.
Шаг 3: Закрепление коленчатого вала
Для закрепления коленчатого вала воспользуйтесь блокировочным ключом. Вставьте его в специальные отверстия на блоке двигателя, чтобы они заблокировали вал и предотвратили его вращение. Убедитесь, что ключ правильно зафиксирован.
| Важно: | Перед приступлением к следующим работам убедитесь, что коленчатый вал надежно закреплен и не сможет вращаться. |
|---|
Теперь, когда коленчатый вал надежно закреплен, можно продолжать свою работу по откручиванию шкива коленвала ВАЗ 2107 согласно необходимым процедурам.
Откручивание гайки крепления шкива

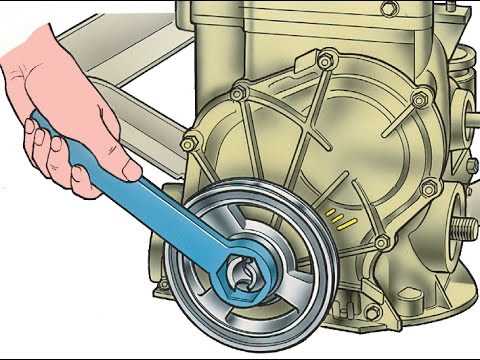

Для того чтобы открутить гайку крепления шкива коленвала, следует придерживаться следующей инструкции:
- Установите автомобиль на ровную и устойчивую поверхность, активируйте ручной тормоз и переключите коробку передач в нейтральное положение.
- С помощью специального инструмента или рычага удерживайте шкив коленвала от вращения. Для этого можно воспользоваться специальным фиксатором, вставив его в отверстие, расположенное на шкиве или натяжном ролике ремня привода вспомогательных агрегатов.
- С помощью качающегося ключа или штатной головки на 19 мм осуществите откручивание гайки крепления шкива. Особенностями данной операции являются высокое крутящее усилие и достаточная теснота пространства в моторном отсеке, поэтому возможно потребуется использование продолжительного удлинителя и пластикового, резинового или кожаного чехла для удержания шкива от повреждений.
- Если гайка крепления слишком туго затянута или застряла, тогда можно воспользоваться специальным инструментом для применения более крупного крутящего усилия, например, ударным гайковертом.
- После откручивания гайки, снимите шайбу и сам шкив. При этом будьте внимательны и аккуратны, чтобы не потерять детали и не повредить поверхности шкива и коленвала.
Удаление шкива с коленвала с помощью специального инструмента
Необходимые инструменты:
- Специальный съемник шкива коленвала
- Трещотка или гаечный ключ
- Молоток с пластиковыми наконечниками
Прежде чем приступить к снятию шкива, необходимо снять приводные ремни и снять верхнюю крышку газораспределительного механизма. Затем произведите следующие действия:
Первый шаг: фиксация коленвала
Для этого установите специальный съемник шкива коленвала на коленвал и закрепите его гаечным ключом или трещоткой. Обратите внимание, что съемник должен идеально плотно прилегать к шкиву коленвала.
Второй шаг: снятие шкива
С помощью молотка с пластиковыми наконечниками аккуратно ударьте по центру шкива коленвала. Значительное усилие не требуется, обычно достаточно нескольких легких ударов. При этом шкив начнет откручиваться с коленвала.
Если шкив не откручивается, не пытайтесь использовать большую силу, это может повредить его или коленвал. В этом случае рекомендуется применить смазку для облегчения удаления.
После того как шкив полностью открутился, аккуратно снимите его с коленвала. Убедитесь, что все компоненты остались в целости и сохраните их для дальнейшего использования или замены.
Теперь шкив коленвала снят с помощью специального инструмента и его можно проверить на предмет износа или повреждений, а также произвести необходимую замену или ремонт.
Проверка состояния шкива и коленвала
Прежде чем приступить к проверке, необходимо подготовить рабочую поверхность и инструменты. Для этого снимите крышку газораспределительного механизма, удалите приводные ремни и снять шкив двигателя. Затем визуально осмотрите и оцените состояние шкива и коленвала.
При проверке шкива необходимо обратить внимание на следующие показатели:
| Показатель | Норма | Описание |
|---|---|---|
| Износ | Не более 0,3 мм | Проверьте наличие проточек, задиров и других повреждений на поверхности шкива |
| Зазор | Не более 0,2 мм | Проверьте зазор между шкивом и осью коленвала, он не должен быть слишком большим или маленьким |
| Игла | Нет | Проверьте наличие люфта или биения шкива на оси коленвала |
При проверке коленвала, необходимо обратить внимание на следующие показатели:
| Показатель | Норма | Описание |
|---|---|---|
| Износ | Не более 0,1 мм | Проверьте наличие проточек, задиров и других повреждений на поверхности коленвала |
| Зазор | Не более 0,1 мм | Проверьте зазор между шейкой коленчатого вала и коренными шейками |
| Игла | Нет | Проверьте наличие люфта или биения коленчатого вала |
Если обнаружены любые повреждения, износ или отклонения от нормы, рекомендуется заменить шкив или коленвал, в зависимости от характера проблемы. Не забывайте, что правильная и своевременная проверка и замена компонентов позволяет избежать серьезных поломок и повреждений двигателя ВАЗ 2107.
Установка нового шкива на коленвал
Перед началом установки нового шкива на коленвал, необходимо убедиться в его правильном выборе. Шкив должен соответствовать марке и модели автомобиля, чтобы гарантировать безопасность и правильную работу двигателя.
Для установки нового шкива на коленвал необходимо выполнить следующие действия:
- Очистить поверхность коленвала от остатков масла и грязи с помощью специального растворителя.
- Установить новый шкив на коленвал и правильно выровнять его по метке на коленвале. Метка на шкиве должна совпадать с меткой на коленвале.
- Затянуть болты крепления шкива, следуя рекомендациям производителя. Обычно требуется использовать динамометрический ключ для достижения правильного момента затяжки.
- Проверить правильность установки шкива, убедившись в его надежности и отсутствии люфта.
- Запустить двигатель и проверить его работу. Убедиться в отсутствии вибрации и аномальных звуков, которые могут быть признаками неправильной установки шкива.
После установки нового шкива на коленвал, рекомендуется провести тест-драйв для проверки работоспособности автомобиля и устранения возможных проблем.
Эти простые действия помогут вам успешно установить новый шкив на коленвал и гарантировать его правильное функционирование во время эксплуатации автомобиля.
Закрепление шкива на коленвале с помощью гайки
Шаги по закреплению шкива на коленвале с помощью гайки:
- Очистите резьбу на коленвале от грязи и старого смазочного материала.
- Установите шкив на коленвал так, чтобы пропускные отверстия в шкиве совпадали с отверстиями на коленвале.
- Наденьте гайку на коленвал и затяните ее рукой до упора.
- Используя динамометрический ключ, затяните гайку до установленного заводом-изготовителем момента затяжки. Обычно это значение указано в технической документации на автомобиль.
Таблица момента затяжки гайки шкива коленвала на ВАЗ 2107:
| Модель автомобиля | Момент затяжки гайки шкива коленвала, Нм |
|---|---|
| ВАЗ 2107 | 130-150 |
После закрепления шкива на коленвале с помощью гайки, рекомендуется проверить его надежность, попытавшись слегка повращать шкив рукой. Если шкив закреплен надежно, то его нельзя будет слегка повернуть.
Закрепление шкива на коленвале ВАЗ 2107 с помощью гайки обеспечивает надежность и безопасность работы двигателя. Правильное выполнение данной процедуры поможет избежать поломки и повреждения элементов системы зарядки автомобиля.
Установка приводного ремня на шкив коленвала
После проведения необходимых работ по откручиванию шкива коленвала на ВАЗ 2107, необходимо произвести установку приводного ремня на его место. Важно правильно и аккуратно выполнить эту операцию, чтобы исключить возможность повреждения шкива или ремня.
Шаг 1: Настройка ременной системы
Перед установкой нового ремня необходимо убедиться в правильной настройке ременной системы. Установите соответствующие элементы оборудования, задайте необходимую напряженность ремня и проверьте его положение относительно шкива коленвала.
Убедитесь, что ремень совмещается с канавками на шкиве для коленчатого вала. Он должен быть ровным и находиться на расстоянииот стенки шкива.
Шаг 2: Установка ремня
Слегка наденьте ремень на шкив коленвала. Он должен находиться ровно в канавке и быть натянутым без излишнего изгиба или смещения. При этом не допустите его сползания с шкива.
Постепенно, с помощью специального инструмента, вращайте коленчатый вал в направлении со стрелкой двигателя, чтобы получить нужную натяжку ремня. Убедитесь, что ремень не сползает с шкива и находится ровно в канавке.
Важно: Правильная натяжка ремня позволяет предотвратить его скачки и снижает риск поломки ременной системы.
Примечание: Если необходимо, вы можете воспользоваться специальными регулирующими механизмами или роликами, чтобы натянуть ремень.
Наконец, важно проверить, что ремень установлен правильно и не имеет каких-либо повреждений или износа. Если обнаружены какие-либо проблемы, замените ремень немедленно.
После установки приводного ремня на шкив коленвала проведите тестовый запуск двигателя и убедитесь, что все работает должным образом. При необходимости отрегулируйте ременную систему с помощью соответствующих механизмов.
Подключение аккумуляторной батареи автомобиля
Для подключения аккумуляторной батареи автомобиля необходимо выполнить следующие шаги:
- Включите автомобиль в режим Парк или установите ручной тормоз.
- Откройте капот автомобиля и найдите аккумуляторную батарею. Она обычно расположена в двигательном отсеке.
- Снимите защитный колпак аккумуляторной батареи, если он установлен.
- Определите полярность клемм аккумулятора. Обычно положительная клемма обозначена знаком + или красным цветом, а отрицательная клемма — знаком — или черным цветом.
- Отверните гайки и снимите клеммы, начиная с отрицательной (-) клеммы, затем положительной (+) клеммы. Обязательно следуйте порядку, чтобы избежать короткого замыкания.
- Подготовьте новую аккумуляторную батарею. Убедитесь, что напряжение и емкость соответствуют требованиям автомобиля. Проверьте также полярность клемм.
- Подключите положительную (+) клемму новой аккумуляторной батареи к положительной клемме автомобиля, затем отрицательную (-) клемму к отрицательной клемме. Включите гайки для надежного соединения.
- Установите защитный колпак на аккумуляторную батарею, чтобы предотвратить короткое замыкание и защитить аккумулятор от внешних воздействий.
- Закройте капот автомобиля и убедитесь, что аккумулятор правильно подключен.
После подключения аккумуляторной батареи у вас должна быть надежная система питания, способная обеспечить нормальную работу автомобиля. В случае периодического запуска двигателя рекомендуется использовать зарядное устройство, чтобы сохранить заряд аккумуляторной батареи в топовом состоянии.
Проверка работы шкива коленвала после снятия и установки
После снятия и установки шкива коленвала ВАЗ 2107 необходимо провести проверку его работы, чтобы убедиться в правильной установке и отсутствии повреждений. В этом разделе мы расскажем о методах проверки работы шкива коленвала.
Визуальный осмотр
Перед проведением проверки необходимо выполнить визуальный осмотр шкива коленвала. Внимательно проверьте его на предмет трещин, повреждений, износа или любых других деформаций. Также обратите внимание на состояние и целостность резинового амортизатора шкива.
Проверка баланса
Для проверки баланса шкива коленвала воспользуйтесь специальным устройством — балансировочной машиной. Закрепите шкив на валу и поместите его на балансировочный стол. Убедитесь, что шкив находится в горизонтальном положении. Включите балансировочную машину и выполните измерение. Если показания машин
