Диодный мост — это устройство, которое используется в генераторе автомобиля для преобразования переменного тока, вырабатываемого генератором, в постоянный ток, который необходим для зарядки аккумуляторной батареи. ВАЗ 2106 – одна из наиболее популярных моделей автомобилей в России, поэтому знание, как проверить диодный мост этой модели генератора, может быть полезным для многих автовладельцев.
Неправильная работа диодного моста может привести к неполной или отсутствующей зарядке аккумуляторной батареи, а также к нестабильному напряжению, что может повредить электронику автомобиля. Проверка диодного моста должна проводиться регулярно, особенно при возникающих проблемах с зарядкой.
Сегодня мы расскажем о нескольких простых способах, с помощью которых вы сможете проверить диодный мост генератора ВАЗ 2106 своими руками. Не забывайте, что работать с электрооборудованием автомобиля необходимо с осторожностью и соблюдением всех мер предосторожности.
Предварительные меры безопасности
При выполнении проверки диодного моста генератора ВАЗ 2106 необходимо соблюдать определенные предварительные меры безопасности, чтобы избежать возможных травм и повреждений.
1. Отключите аккумуляторную батарею
Перед началом работы следует отключить аккумуляторную батарею автомобиля, чтобы исключить возможность получения электрического удара или повреждения электронной компоненты.
2. Покройте руки и глаза защитными средствами
Рекомендуется надевать резиновые перчатки и защитные очки, чтобы защитить руки от возможного поражения электрическим током и глаза от попадания мелких частиц или масляных капель.
Это особенно важно при работе с диодным мостом, так как в случае его повреждения может произойти короткое замыкание, сопровождающееся появлением искры и высокой температурой.
Будьте внимательны и осторожны во время выполнения проверки диодного моста генератора ВАЗ 2106, чтобы избежать возможных повреждений и травм.
Инструменты, необходимые для проверки
Для проверки диодного моста генератора ВАЗ 2106 вам понадобятся следующие инструменты:
1. Мультиметр
Мультиметр — это электроизмерительный прибор, который позволяет измерять напряжение, сопротивление и ток. Для проверки диодного моста генератора ВАЗ 2106 вам необходим мультиметр с функцией измерения диодов.
2. Автомобильная схема
Для проведения проверки необходимо иметь схему электрооборудования автомобиля ВАЗ 2106. Вам понадобится схема, на которой указано расположение и назначение каждого элемента электрооборудования, включая диодный мост генератора.
Дополнительно можно использовать следующие инструменты:
3. Индикаторная лампа
Индикаторная лампа позволяет быстро и удобно проверить наличие напряжения при выполнении определенных действий. Она может быть использована для проверки подачи напряжения на контакты диодного моста генератора.
4. Легколюбитель
Легколюбитель является альтернативой индикаторной лампе и также используется для проверки наличия напряжения. Он представляет собой контактную губку со светодиодной лампой, которая загорается при наличии напряжения.
5. Конденсаторная щетка
Конденсаторная щетка может использоваться для проверки шумов при регулировке напряжения генератора ВАЗ 2106.
6. Осциллограф
Осциллограф может использоваться для анализа и проверки формы сигнала генератора. Он поможет выявить возможные неисправности и помехи в работе диодного моста.
С помощью этих инструментов вы сможете провести проверку диодного моста генератора ВАЗ 2106 и выявить возможные неисправности. Важно помнить о безопасности при работе с электроизмерительными приборами и следовать инструкциям по их использованию.
Как отключить генератор от сети автомобиля
Отключение генератора от сети автомобиля может понадобиться во многих ситуациях, например, при проведении диагностики или в случае необходимости замены генератора. Вот несколько шагов, которые помогут вам безопасно отключить генератор от сети автомобиля:
- Перед началом работы убедитесь, что двигатель автомобиля полностью остановлен и ключ зажигания выключен.
- Откройте капот автомобиля и найдите генератор. Обычно он расположен на верхней части двигателя и имеет несколько электрических подключений и ременную передачу.
- Отсоедините отрицательный (-) клеммный провод от аккумулятора, чтобы полностью отключить питание генератора.
- Снимите ремень с генератора и отсоедините все электрические провода, связанные с генератором. Обычно провода закреплены разъемами или зажимами, поэтому вам может потребоваться использовать инструмент для их отсоединения.
- После того как все провода отсоединены, генератор будет полностью отключен от сети автомобиля. Вы можете снять его с автомобиля или продолжить проведение необходимых работ.
Будьте осторожны при работе с генератором и всегда следуйте указаниям производителя автомобиля. Если у вас возникнут сложности или сомнения, лучше обратиться к специалисту.
Как найти генератор в автомобиле
В большинстве автомобилей генератор находится в передней части двигателя, обычно с правой стороны. Он может быть закреплен на двигателе или на двигательной подушке. Крепление генератора может отличаться в зависимости от марки и модели автомобиля, поэтому лучше обратиться к инструкции по эксплуатации автомобиля.
Чтобы легче найти генератор, можно воспользоваться помощью фонарика. Двигатель должен быть выключен и охлажден. Внимательно осмотрите переднюю часть двигателя, справа от двигателя должна быть установлена обтекаемая крышка, под которой находится генератор. Если вы не можете найти генератор снаружи, попробуйте поискать его под капотом или в моторном отсеке автомобиля.
| Марка автомобиля | Расположение генератора |
|---|---|
| ВАЗ 2106 | В передней части двигателя, справа |
| ВАЗ 2110 | В передней части двигателя, справа |
| Toyota Corolla | В передней части двигателя, справа |
Если вы все же не можете найти генератор, рекомендуется обратиться к сервисному центру или проконсультироваться с квалифицированным специалистом в области автомобильного ремонта.
Как удалить генератор из автомобиля
Если вы заметили неисправности в работе генератора автомобиля и решили заменить его самостоятельно, следуйте следующим шагам для успешного удаления генератора:
-
Отсоедините аккумулятор. Для безопасности перед удалением генератора разъедините проводку аккумулятора, сняв сначала отрицательный провод, а затем положительный. Это поможет избежать короткого замыкания и повреждения электрической системы автомобиля.
-
Отсоедините проводку генератора. Отверните гайку клеммы генератора и аккуратно снимите провода с клемм. Удостоверьтесь, что все провода правильно отмечены, чтобы позволить легкую установку нового генератора.
-
Открепите генератор от двигателя. Генератор обычно крепится к двигателю или его компонентам болтами или кронштейнами. Используйте соответствующие инструменты для откручивания креплений и аккуратно снимите генератор с автомобиля.
-
Осмотрите и очистите генератор. Проверьте генератор на наличие повреждений, износа или других проблем. Если вы заметили повреждения, ржавчину или эксплуатационные неисправности, возможно, потребуется ремонт или замена.
После удаления генератора вы можете заменить его на новый или передать его в ремонт специалистам. Помните, что установка генератора должна проводиться в обратном порядке удаления и рекомендуется проверить работу нового генератора после установки.
Как проверить диодный мост с помощью мультиметра
Шаг 1: Подготовка к проверке
Перед началом проверки диодного моста необходимо отключить генератор от аккумулятора и других электрических компонентов автомобиля. Для этого отсоедините отрицательный провод аккумулятора.
Шаг 2: Подключение мультиметра

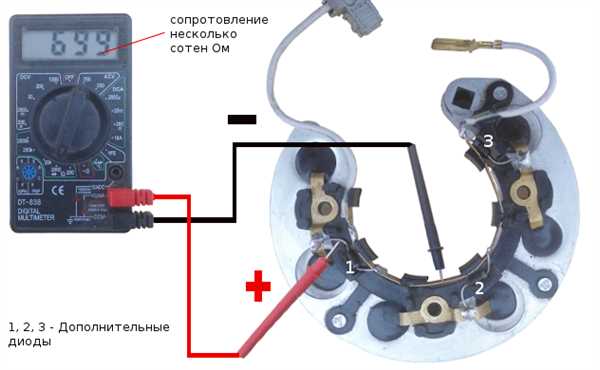

Для проверки диодного моста вам понадобится мультиметр, который может измерять сопротивление и напряжение постоянного тока. Подключите мультиметр к диодному мосту следующим образом:
| Клемма мультиметра | Контакт диодного моста |
|---|---|
| Черная (COM) | Корпус диодного моста |
| Красная (V/Ω) |
Обратите внимание, что мультиметр должен быть установлен в режим измерения сопротивления, который обозначается значком Ом, или в режим измерения постоянного напряжения, который обозначается значком V.
Шаг 3: Проверка сопротивления в прямом направлении
Шаг 4: Проверка сопротивления в обратном направлении
Если показания мультиметра не соответствуют этим нормальным значениям сопротивления, это может указывать на неисправность диодного моста. В этом случае его ремонт или замена может потребоваться для нормальной работы генератора.
Как проверить диодный мост с помощью испытательного стенда
Для проверки диодного моста генератора ВАЗ 2106 с помощью испытательного стенда следуйте данным инструкциям:
1. Подготовьте испытательный стенд, подключите его к источнику электропитания.
2. Отключите диодный мост от генератора ВАЗ 2106 и удалите его из системы.
3. Подключите диодный мост к испытательному стенду согласно инструкции производителя, обратив внимание на правильную полярность подключения.
4. Включите испытательный стенд и установите заданное напряжение и ток для проверки диодного моста. Обычно используется напряжение от 10 до 20 вольт и ток от 1 до 3 ампер. Уточните эти значения в инструкции к испытательному стенду.
5. Зафиксируйте результаты измерений и сравните их с допустимыми значениями, указанными в технической документации для диодного моста генератора ВАЗ 2106.
6. Если результаты измерений не соответствуют допустимым значениям, необходимо заменить диодный мост на новый.
Примечание: Если у вас нет испытательного стенда, вы также можете проверить диодный мост генератора ВАЗ 2106 с помощью мультиметра в режиме проверки диодов. Однако, для более точных результатов рекомендуется использовать испытательный стенд.
Как определить неисправность диодного моста
Симптомы неисправности диодного моста
Если диодный мост не функционирует должным образом, могут возникнуть следующие проблемы:
| 1. | Низкое напряжение зарядки аккумулятора. |
| 2. | Частые скачки напряжения на приборной панели. |
| 3. | Поломка электрооборудования автомобиля. |
| 4. | Загорание индикатора заряда аккумулятора на приборной панели. |

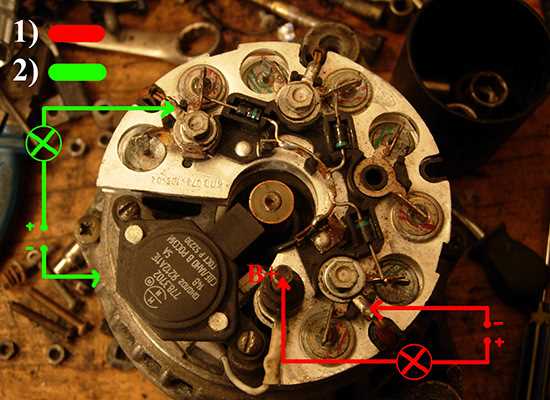

Как проверить диодный мост
Для проверки диодного моста необходимы следующие инструменты:
- Мультиметр.
- Щупы для подключения мультиметра.
Процесс проверки диодного моста следующий:
- Отключите провода от клемм аккумуляторной батареи.
- Подключите щупы мультиметра к клеммам диодного моста. Убедитесь, что положительный щуп соединен с положительной клеммой, а отрицательный щуп – с отрицательной клеммой диодного моста.
- Установите мультиметр в режим проверки диодов.
- Проверьте напряжение каждого диода по очереди. Нормальное напряжение должно быть около 0,6-0,7 Вольт.
- Если напряжение превышает или не достигает указанного значения, то диодный мост неисправен и требует замены.
Проверка диодного моста рекомендуется производить периодически для предотвращения возможной поломки электрооборудования автомобиля и обеспечения надежной работы генератора.
Как заменить неисправный диодный мост
Если диодный мост генератора ВАЗ 2106 исправен, то генератор будет работать без проблем, обеспечивая надлежащую зарядку аккумулятора. Однако, если диодный мост вышел из строя, его необходимо заменить. В этом разделе будет описан процесс замены неисправного диодного моста на генераторе ВАЗ 2106.
- Отсоедините отрицательный кабель аккумулятора.
- Отверните крепёжные болты, фиксирующие генератор.
- Аккуратно отсоедините все электрические разъёмы от генератора.
- Снимите генератор и поместите его на удобную рабочую поверхность.

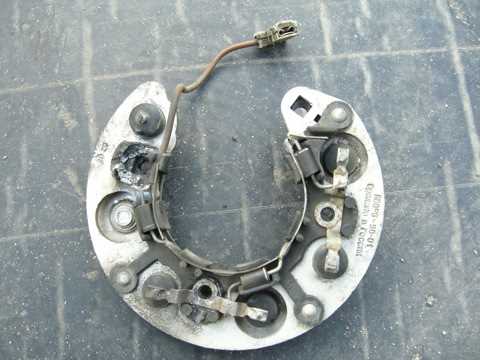

- Осмотрите диодный мост на наличие видимых повреждений или признаков выхода из строя. Такие признаки могут включать в себя перегоревшие диоды или трещины на корпусе моста.
- Получите новый диодный мост, соответствующий модели генератора ВАЗ 2106.
- Установите новый диодный мост на место старого, обратив внимание на правильную полярность подключения.
- Закрепите генератор на его месте и плотно затяните крепёжные болты.
- Подсоедините все электрические разъёмы к генератору.
- Подсоедините отрицательный кабель аккумулятора.
- Проверьте работу генератора, убедившись, что он заряжает аккумулятор и функционирует правильно.
После выполнения этих шагов вы должны убедиться, что новый диодный мост успешно заменил неисправный и осуществляет нормальную работу генератора. Если проблема с зарядкой аккумулятора остаётся, необходимо провести более детальную диагностику системы электропитания автомобиля.
Как установить генератор обратно в автомобиль
После проверки и ремонта диодного моста генератора ВАЗ 2106 необходимо установить его обратно в автомобиль. Эта процедура достаточно проста, но требует некоторых манипуляций.
Шаг 1: Подготовка к установке
Перед установкой генератора обратно в автомобиль необходимо убедиться, что на двигателе отсутствуют любые повреждения или проблемы, которые могут повлиять на работу генератора. Также необходимо проверить состояние приводного ремня и убедиться, что он натянут правильно.
Если все вышеперечисленные проверки пройдены успешно, можно приступать к установке генератора.
Шаг 2: Установка генератора
1. Подготовьте генератор к установке, проверьте его чистоту и отсутствие повреждений.
2. Поставьте генератор в нужное место на двигателе. Внимательно следите за тем, чтобы все крепежные отверстия совпадали.
3. Подсоедините электрические провода к генератору, убедившись в правильной полярности подключения. При несоблюдении полярности генератор может работать некорректно или привести к короткому замыканию.
4. Затяните крепежные болты генератора согласно рекомендациям производителя автомобиля. Не затягивайте болты слишком сильно, чтобы избежать повреждения генератора или других элементов системы.
5. Подключите приводной ремень генератора согласно рекомендациям производителя автомобиля. Натяните ремень правильно, чтобы избежать его соскальзывания во время работы генератора.
6. Проверьте правильность установки и соединений генератора. Убедитесь, что все провода и крепежные элементы находятся на своих местах.
Поздравляю! Генератор успешно установлен обратно в автомобиль. Теперь вы можете проверить его работу, запустив двигатель и наблюдая за показателями заряда аккумуляторной батареи.
