Датчик скорости является одним из ключевых элементов автомобиля, который отвечает за передачу информации о текущей скорости движения. Рено Логан, как и многие другие автомобили, оснащен своим собственным датчиком скорости, который может потребоваться для замены или ремонта.
Для проведения работ с датчиком скорости Рено Логан необходимо знать его распиновку. Распиновка определяет порядок подключения проводов к разъему датчика и позволяет избежать ошибок при установке нового датчика или ремонте существующего.
Подключение датчика скорости Рено Логан осуществляется при помощи разъема с пятью контактами. Распиновка представлена следующим образом:
1. Контакт №1: +12V постоянного тока. Соединяется с проводом, подача питания на датчик скорости.
2. Контакт №2: Сигнал скорости. Соединяется с проводом, передающим информацию о текущей скорости движения.
3. Контакт №3: Земля. Соединяется с проводом, обеспечивающим заземление датчика скорости.
4. Контакт №4: Не используется. Оставляется не подключенным.
5. Контакт №5: Сигнал включения заднего хода. Соединяется с проводом, передающим информацию о том, что автомобиль движется задним ходом.
Теперь вы знаете, какая распиновка датчика скорости используется в автомобиле Рено Логан. Эта информация поможет вам правильно подключить, заменить или отремонтировать датчик скорости, обеспечивая правильное функционирование системы, отвечающей за измерение скорости движения вашего автомобиля.
Описание датчика скорости Рено Логан
Датчик скорости в Рено Логан устанавливается на трансмиссии, вблизи входного вала коробки передач. Он считывает вращение входного вала и передает полученные данные в электронный блок управления двигателем, который в свою очередь регулирует подачу топлива и зажигание.
Основная задача датчика скорости Рено Логан — определение текущей скорости и передача этой информации на панель приборов. На приборной панели спидометр отображает текущую скорость автомобиля. Кроме этого, информация о скорости может использоваться другими системами автомобиля, такими как антиблокировочная система (ABS), электронная система стабилизации (ESP) и другими.
Датчик скорости в Рено Логан работает на основе индукционного принципа. Вращение входного вала генерирует переменное электрическое напряжение, которое преобразуется в электрический сигнал. Этот сигнал затем передается в электронный блок управления автомобилем, который декодирует его и преобразует в понятные значения скорости.
Преимущества использования датчика скорости Рено Логан:
- Точность измерения скорости;
- Быстрая передача данных;
- Надежность и долговечность;
- Совместимость с другими системами автомобиля.
Важно отметить, что датчик скорости Рено Логан может подвергаться износу и повреждениям со временем. Если на приборной панели появляются ошибки или нет отображения текущей скорости, то возможно требуется замена или ремонт датчика скорости.
Почему может потребоваться распиновка датчика
-
Использование разных типов датчиков
Возможно, вам потребуется заменить оригинальный датчик скорости на другую модель, которая не имеет такой же распиновки. В этом случае, необходимо будет провести процесс распиновки, чтобы правильно подключить новый датчик к автомобилю.
-
Адаптация к особенностям автомобиля
Иногда возникают проблемы с работой датчика скорости на конкретных моделях автомобилей. Это может быть связано с изменениями в электрической системе или особенностями конструкции автомобиля. В таких случаях, распиновка датчика позволяет настроить его работу и обеспечить стабильную и точную передачу данных.
-
Подключение дополнительных устройств
Некоторые владельцы автомобилей могут решить подключить дополнительные устройства, которые требуют использования сигнала от датчика скорости. В этом случае, распиновка датчика позволяет правильно подключить эти устройства и обеспечить их корректную работу.
Важно отметить, что распиновка датчика скорости должна проводиться с осторожностью, с использованием соответствующей документации или руководства. Неправильная распиновка может привести к некорректной работе датчика или других проблемам с автомобилем. Если у вас нет необходимых знаний и опыта, рекомендуется обратиться к специалисту для проведения этой процедуры.
Инструменты, необходимые для распиновки
Для распиновки датчика скорости Рено Логан потребуются следующие инструменты:
- Отвертка — позволит легко отсоединить разъемы и провода без повреждений.
- Мультиметр — необходим для проверки электрических цепей и измерения напряжения и сопротивления.
- Пинцет — поможет аккуратно снять и установить контакты в разъеме.
- Клемма заземления — используется для безопасной разрядки электростатического заряда, присутствующего при работе с электроникой.
- Компьютер или ноутбук — понадобится для чтения и записи данных с датчика скорости.
- Соединительные провода — используются для установки временной связи между датчиком скорости и компьютером.
- Заливающая жидкость — может потребоваться для очистки контактов и удаления окислов.
Убедитесь, что у вас есть все необходимые инструменты перед началом распиновки датчика скорости Рено Логан. Это поможет избежать лишних проблем и дополнительных расходов.
Необходимая подготовка перед распиновкой
Перед тем, как приступить к распиновке датчика скорости на вашем автомобиле Рено Логан, необходимо выполнить несколько подготовительных шагов.
1. Установите автомобиль на подходящем уровне и аккуратно поднимите переднюю часть с помощью домкрата, чтобы иметь доступ к датчику скорости, расположенному на коробке передач.
2. Перед началом работ отключите зажигание автомобиля и установите стояночный тормоз, чтобы избежать случайного движения автомобиля.
3. При подъеме автомобиля используйте противоскользящий ковер или другую подходящую поверхность для обеспечения безопасности.
4. Проверьте, что у вас есть все необходимые инструменты и материалы, такие как проводники, разъемы, набор ключей и отверток.
5. Если вы не уверены в своих навыках или не имеете достаточного опыта, рекомендуется проконсультироваться с профессионалом или провести распиновку датчика скорости в автосервисе.
6. Обязательно прочитайте руководство пользователя автомобиля Рено Логан и ознакомьтесь с требуемой процедурой распиновки датчика скорости в этой модели.
После выполнения всех этих шагов вы будете готовы приступить к распиновке датчика скорости на вашем автомобиле Рено Логан.

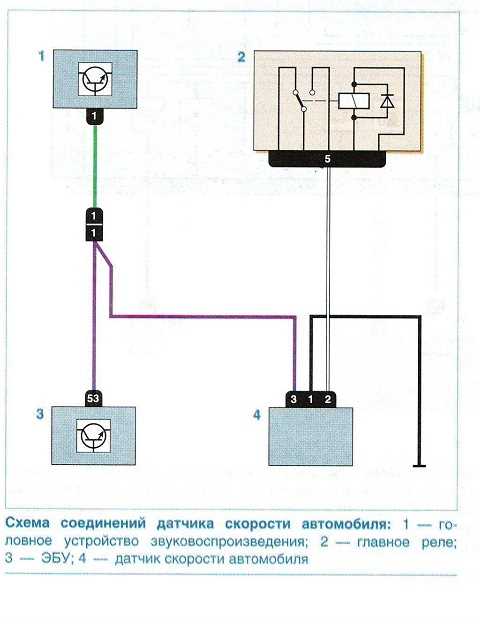

Порядок распиновки датчика скорости Рено Логан
Датчик скорости в автомобиле Рено Логан отвечает за измерение скорости движения транспортного средства. Правильная распиновка датчика необходима для его корректной работы. Ниже приведена таблица с подробной информацией о порядке распиновки датчика скорости Рено Логан.
| Пин | Назначение | Цвет провода |
|---|---|---|
| 1 | Питание +12 В | Красный |
| 2 | Общий для сигнала и массы | Черный |
| 3 | Сигнал скорости | Зеленый |
Важно помнить, что при подключении датчика скорости Рено Логан необходимо соблюдать правильную полярность и изоляцию проводов. В противном случае, датчик может работать некорректно или вообще не функционировать.
Также стоит отметить, что перед началом работ следует проверить состояние проводов и разъемов, а также обеспечить надежное крепление датчика скорости.
Подключение датчика скорости Рено Логан по правильной распиновке позволит обеспечить стабильную и точную работу системы контроля скорости автомобиля.
Проверка правильности распиновки
Чтобы убедиться в правильности распиновки датчика скорости Рено Логан, необходимо выполнить следующие шаги:
1. Откройте капот автомобиля и найдите блок предохранителей и реле. Обычно он находится в салоне автомобиля, под рулем или на панели приборов.
2. Проверьте, есть ли на блоке предохранителей и реле надписи или символы, которые указывают на наличие датчика скорости. Обратите внимание на номера контактов. Если вы сомневаетесь, обратитесь к руководству автомобиля.
3. Сравните номера контактов на блоке предохранителей и реле с информацией о распиновке датчика скорости. Убедитесь, что они соответствуют друг другу. Если номера контактов отличаются, возможно, есть ошибка в распиновке или вам понадобится адаптер или изменение проводки.
| Контакт | Описание |
|---|---|
| 1 | Подключение к источнику питания (обычно +12V) |
| 2 | Подключение к датчику |
| 3 | Подключение к массе автомобиля (обычно -) |
| 4 | Зарезервировано |
4. Если у вас есть сомнения в правильности распиновки или вы не можете найти место подключения датчика скорости, рекомендуется обратиться за помощью к специалисту или авторизованному сервисному центру Рено.
Проверка правильности распиновки датчика скорости Рено Логан является важным шагом перед его установкой или заменой. Правильная распиновка обеспечивает надежную и безопасную работу автомобиля, а также предотвращает возможные поломки или неисправности.
Возможные проблемы при распиновке и их решения
При распиновке датчика скорости Рено Логан могут возникнуть некоторые проблемы, однако их решение часто достаточно просто. Вот некоторые распространенные проблемы и способы их решения:
| Проблема | Решение |
|---|---|
| Неправильное подключение проводов | Проверьте правильность подключения проводов к соответствующим контактам датчика скорости. Убедитесь, что провода правильно соединены и надежно закреплены. |
| Сломанный или поврежденный провод | Проверьте провода на наличие повреждений или обрывов. Если обнаружены повреждения, замените провода на новые. |
| Неисправности в электрической цепи | Прежде чем подключать датчик скорости, убедитесь в исправности всей электрической цепи, включая предохранители и реле. Проверьте целостность цепи и исправность всех компонентов. |
| Неисправность датчика скорости | Если все провода и электрическая цепь исправны, возможно датчик скорости сам является источником проблемы. В таком случае рекомендуется заменить датчик на новый. |
Если вы не уверены в своих навыках работы с электрическими системами автомобиля, рекомендуется обратиться к специалистам. Они смогут провести диагностику проблемы и выполнить необходимые ремонтные работы.
Советы по безопасности при распиновке
Процедура распиновки датчика скорости Рено Логан может быть достаточно сложной и требует аккуратности и внимания. Чтобы избежать возможных повреждений и обеспечить безопасность, следуйте следующим советам:
1. При работе с электрическими проводами
Перед началом работ убедитесь, что двигатель автомобиля выключен и ключ зажигания извлечен. Это поможет предотвратить возможные короткое замыкание и поражение электрическим током.
Не используйте металлические инструменты при распиновке, чтобы избежать замыкания проводов.
2. Защита от возможных повреждений
Перед началом процедуры ознакомьтесь с расположением датчика скорости и проводов. Будьте осторожны, чтобы не повредить другие компоненты автомобиля при выполнении распиновки.
Во избежание повреждений проводов или их случайного разъединения рекомендуется использовать инструменты с надежным захватом, такие как плоскогубцы или клеммные ножницы.
3. В целях безопасности
В случае возникновения каких-либо трудностей или неуверенности в процессе распиновки, рекомендуется обратиться к специалисту или авторизованному сервисному центру Рено. Это поможет избежать повреждения датчика скорости или других элементов автомобиля.
Обратите внимание, что некорректная распиновка датчика скорости может привести к неправильной работе системы управления автомобилем и повреждению компонентов.
Соблюдайте осторожность и следуйте инструкциям производителя, чтобы обеспечить безопасность и эффективность процедуры распиновки датчика скорости Рено Логан.
Важные моменты при сборке после распиновки
После того, как вы провели распиновку датчика скорости Рено Логан, необходимо правильно собрать его, чтобы он снова работал без ошибок. Вот несколько важных моментов, на которые следует обратить внимание при сборке:
1. Проверьте состояние разъемов
Перед сборкой убедитесь, что разъемы датчика и проводов находятся в хорошем состоянии. Если вы заметили повреждения или износ, замените разъемы на новые.
2. Правильное соединение проводов
При сборке обратите внимание на корректное соединение проводов. Убедитесь, что провода правильно соединены по цветам и положению контактов.
3. Используйте инструкцию
Для правильной сборки после распиновки рекомендуется использовать официальную инструкцию производителя. В ней содержатся подробные схемы расположения проводов и указания по сборке.
Не следует пренебрегать этими важными моментами, так как неправильная сборка после распиновки может привести к неполадкам и ошибкам в работе датчика скорости на вашем Рено Логан.
Придерживаясь указанных рекомендаций, вы сможете восстановить работоспособность датчика и избежать возможных проблем в будущем.
