Система охлаждения является одним из самых важных компонентов автомобиля, особенно для такого горячего климата, как в нашем регионе. Работа системы охлаждения напрямую влияет на температуру двигателя и его долговечность. В статье мы рассмотрим схему системы охлаждения для автомобиля Рено Сценик 2, чтобы более подробно разобраться в ее устройстве и принципе работы.

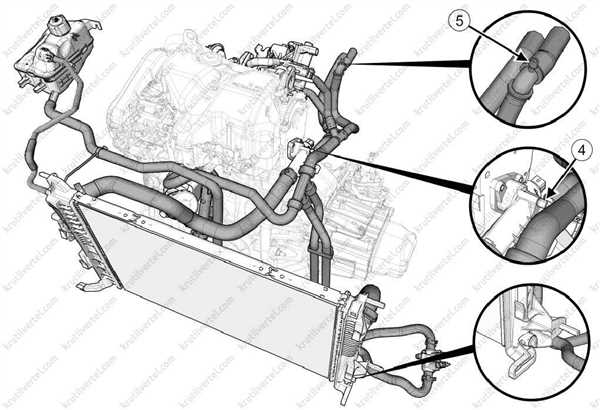

Система охлаждения Рено Сценик 2 состоит из нескольких основных компонентов: радиатора, насоса, термостата, расширительного бачка и шлангов соединения. Радиатор расположен впереди автомобиля и служит для охлаждения охлаждающей жидкости, циркулирующей по системе. Насос, установленный на двигателе, отвечает за постоянную циркуляцию жидкости по системе. Он приводится в движение ременной передачей или цепью от коленчатого вала. Термостат контролирует температуру охлаждающей жидкости, открывая или закрывая доступ к радиатору. Расширительный бачок компенсирует изменение объема охлаждающей жидкости в системе из-за колебаний температуры.
Принцип работы системы охлаждения Рено Сценик 2 основан на циркуляции охлаждающей жидкости. Охлаждающая жидкость насосом подается в радиатор, где она охлаждается и возвращается в двигатель для его охлаждения. При достижении определенной температуры, термостат открывает доступ к радиатору и позволяет охлаждать жидкость. Расширительный бачок уровновешивает изменение объема жидкости в системе, предотвращая ее утечку или переливание.
Основные компоненты и принцип работы
Основными элементами системы охлаждения являются вентилятор, термостат и помпа. Вентилятор включается автоматически, когда температура двигателя превышает заданное значение, и обеспечивает дополнительное охлаждение радиатора. Термостат контролирует температуру теплоносителя, открывая и закрывая клапан при достижении определенного значения. Помпа отвечает за циркуляцию теплоносителя по системе.
Принцип работы системы охлаждения состоит в следующем. Когда двигатель работает, он выделяет большое количество тепла. Теплоноситель, обычно антифриз, циркулирует по системе, поглощает тепло от двигателя и передает его в радиатор. Вентилятор может быть включен, чтобы усилить охлаждение при высоких температурах. Термостат открывается, когда теплоноситель достигает заданного значения, и позволяет охлажденному теплоносителю вернуться к двигателю для повторного цикла охлаждения.
Система охлаждения Рено Сценик 2 обеспечивает надежное охлаждение двигателя, что помогает предотвратить перегрев и повреждение двигателя. Правильное функционирование системы необходимо для обеспечения надежной работы автомобиля.
Радиатор и его роль в системе охлаждения
Радиатор представляет собой конструкцию с тонкими металлическими трубками, которые расположены параллельно друг другу и соединены между собой с помощью небольших перегородок. Внутри этих трубок проходит охлаждающая жидкость – антифриз. Он поступает в радиатор после прохождения через двигатель и тормозные системы, где уже нагревается. При прохождении через радиатор антифриз охлаждается благодаря воздушному потоку и возвращается к двигателю в уже охлажденном состоянии.
Роль радиатора в системе охлаждения
Радиатор выполняет несколько важных задач для системы охлаждения автомобиля:
- Позволяет регулировать температуру двигателя, максимально эффективно охлаждая нагретую охлаждающую жидкость.
- Улучшает теплообмен между охлаждающей жидкостью и окружающей средой, особенно при движении автомобиля на высокой скорости.
- Предотвращает перегрев двигателя, что может привести к серьезным поломкам и повреждениям.
- Обеспечивает нормальное функционирование других систем автомобиля, таких как система кондиционирования и система отопления.
Неисправности радиатора и их последствия
Неисправности радиатора могут серьезно повлиять на работу всей системы охлаждения и привести к негативным последствиям:
- Повреждение радиатора может привести к утечке охлаждающей жидкости и потере ее эффективности. Это может привести к перегреву двигателя и его последующим поломкам.
- Засорение радиатора может вызвать недостаточное охлаждение охлаждающей жидкости и как следствие, перегрев двигателя.
При возникновении подобных проблем рекомендуется обратиться к специалистам для диагностики и ремонта радиатора системы охлаждения автомобиля Рено Сценик 2.
Термостат и его функции
Как работает термостат?
Термостат — это устройство, которое автоматически контролирует поток охлаждающей жидкости в системе охлаждения двигателя. Он установлен на мостке между двигателем и радиатором и регулирует количество охлаждающей жидкости, которая проходит через радиатор.
Когда двигатель холодный, термостат закрыт, не позволяя жидкости проходить через радиатор. Вместо этого, она циркулирует внутри двигателя, чтобы его быстрее прогреть. Как только двигатель достигает оптимальной рабочей температуры, термостат открывается и позволяет охлаждающей жидкости пройти через радиатор, где она охлаждается перед возвратом в двигатель.
Зачем нужен термостат?
Термостат выполняет несколько важных функций:
- Регулирование рабочей температуры двигателя. Термостат обеспечивает быстрое прогревание двигателя и поддерживает его работу на оптимальной температуре. Это необходимо для эффективного сжигания топлива, уменьшения износа и продлевает срок службы двигателя.
- Защита от перегрева. Если система охлаждения автомобиля не работает должным образом, термостат может предотвратить перегрев двигателя. Он закрывается, не позволяя жидкости проходить через радиатор, и тем самым позволяет временно охлаждающей жидкости циркулировать только внутри двигателя.
- Оптимизация работы системы охлаждения. Термостат помогает поддерживать постоянную температуру охлаждающей жидкости и стабильное давление в системе охлаждения.
Важно отметить, что термостат является деталью, которая со временем может выйти из строя. В случае проблем с термостатом, рекомендуется замена его на новый, чтобы обеспечить нормальную работу системы охлаждения и предотвратить перегрев двигателя.
Водяной насос и его задачи
Основная задача водяного насоса – помогать охлаждающей жидкости циркулировать через двигатель и радиатор, отводя излишнюю тепло и предотвращая перегрев двигателя. Водяной насос приводится в движение ременным приводом от коленчатого вала двигателя.
Проблемы с водяным насосом могут привести к перегреву двигателя, его повреждению и возможным поломкам других элементов системы охлаждения. Поэтому важно регулярно проверять состояние водяного насоса, его прокачку и неисправности.
Расширительный бачок и его назначение
Охлаждающая жидкость, циркулирующая по системе охлаждения, подвергается постоянным изменениям температуры в процессе нагрева и охлаждения двигателя. Когда двигатель нагревается, жидкость расширяется и объем ее увеличивается, часть избыточной жидкости попадает в расширительный бачок.
В расширительном бачке имеется специальный клапан, который регулирует давление в системе охлаждения. Когда давление достигает предельных значений, открывается клапан и избыточная жидкость выходит из системы, а при уменьшении давления опять возвращается обратно.
Расширительный бачок предотвращает повышенное давление в системе охлаждения и защищает двигатель от перегрева. Если расширительный бачок не работает должным образом или поврежден, это может привести к проблемам в системе охлаждения и перегреву двигателя.
Важно следить за уровнем охлаждающей жидкости в расширительном бачке и регулярно проверять его состояние. Если уровень жидкости слишком низкий или наличествуют повреждения расширительного бачка, необходимо немедленно обратиться к специалистам для диагностики и ремонта системы охлаждения.
Воздушное отопление и система кондиционирования
Воздушное отопление и система кондиционирования играют важную роль в обеспечении комфортных условий в салоне автомобиля Рено Сценик 2. Они обеспечивают поддержание оптимальной температуры и разнообразных режимов работы в зависимости от пожеланий водителя и пассажиров.
Воздушное отопление
Система воздушного отопления Рено Сценик 2 основана на принципе обогрева воздуха, поступающего в салон автомобиля. Нагрев осуществляется с помощью горячего патрубка системы охлаждения двигателя, который подводит тепло к жилому пространству кузова. Отопление возможно включить как непосредственно сразу после запуска двигателя, так и остановить его действие вручную, в случае необходимости охлаждения салона.
Воздушное отопление Рено Сценик 2 позволяет регулировать скорость обдува и температуру воздуха, подаваемого в салон. Это позволяет создавать комфортные условия для пассажиров в любое время года.
Система кондиционирования
Система кондиционирования воздуха в автомобиле Рено Сценик 2 предназначена для поддержания оптимальной температуры в салоне и обеспечения комфортных условий в пути. Она основана на принципе охлаждения и регулирования влажности воздуха.
Система кондиционирования позволяет пассажирам выбирать желаемую температуру и режим работы. Она может автоматически подстраиваться под текущие условия, регулируя скорость вентилятора и подачу холодного или теплого воздуха в салон.
Основными элементами системы кондиционирования Рено Сценик 2 являются компрессор, испаритель, конденсатор и расширитель. Благодаря правильной работе этих компонентов достигается эффективное охлаждение или нагрев воздуха.
Использование системы кондиционирования помогает поддерживать комфортные условия в салоне автомобиля, обеспечивая приятное путешествие в любое время года.
Шланги и их роль в системе охлаждения
Система охлаждения состоит из нескольких компонентов, и шланги являются соединительными элементами между ними. Они позволяют охлаждающей жидкости перемещаться от радиатора, где она охлаждается, до двигателя, где она регулирует его температуру.
Шланги часто изготавливаются из прочного и гибкого материала, чтобы выдерживать высокое давление и изменчивую температуру окружающей среды. Они имеют специальные соединения и прокладки, чтобы предотвратить утечку охлаждающей жидкости и обеспечить надежное соединение с другими компонентами системы.
Условия эксплуатации и замена шлангов
Шланги системы охлаждения подвергаются значительному воздействию: они постоянно подвергаются высокому давлению и температуре, а также окружаются агрессивными химическими веществами, такими как охлаждающая жидкость. В результате шланги могут изнашиваться и становиться более подверженными утечкам.
Регулярная проверка состояния шлангов и замена их при необходимости играют важную роль в поддержании надежности системы охлаждения. Признаки износа могут включать трещины, утечки, образование пузырьков или покрытия шлангов пылью и грязью.
Важность правильной замены
При замене шлангов следует обратить внимание на правильное соответствие размеров и типа шланга, а также на правильное подключение к другим компонентам системы охлаждения. Любые ошибки при установке шлангов могут привести к утечкам и неправильной работе системы охлаждения.
Правильная эксплуатация и обслуживание шлангов способствуют надежной и эффективной работе системы охлаждения автомобиля, что в свою очередь способствует продлению срока службы двигателя.
Охлаждающая жидкость: выбор и правила замены
При выборе охлаждающей жидкости для вашего автомобиля необходимо учитывать рекомендации производителя. Он указывает требования к химическому составу и параметрам данной жидкости. Важно обратить внимание на соответствие спецификации производителя, такой как G11 или G12, которая гарантирует оптимальную работу системы охлаждения.
Правила замены охлаждающей жидкости зависят от конкретной модели автомобиля, но в среднем рекомендуется его проводить каждые 2-3 года или каждые 50 000-100 000 километров пробега. Помимо этого, необходимо заменить охлаждающую жидкость при появлении признаков ее загрязнения или ухудшения своих характеристик.
Замена охлаждающей жидкости должна проводиться только на охлажденном двигателе, чтобы избежать возможного ожога или повреждения системы. Перед заменой необходимо также убедиться, что давление в системе охлаждения нормальное и отсутствуют утечки.
Замена охлаждающей жидкости осуществляется следующим образом:
- Освободите нижний шланг радиатора и слейте старую охлаждающую жидкость, собирая ее в подходящую емкость.
- Промойте систему охлаждения чистой водой, чтобы удалить остатки старой жидкости и соли, вызвавшие коррозию.
- Закройте нижний шланг радиатора и заправьте систему охлаждения новой охлаждающей жидкостью до необходимого уровня.
- Включите двигатель и дайте ему прогреться. При этом система охлаждения должна быть наполнена, а температура двигателя в норме. При необходимости доведите уровень охлаждающей жидкости до необходимого.
- Проверьте систему охлаждения на наличие утечек или других проблем. Убедитесь, что вентилятор правильно функционирует и уровень охлаждающей жидкости остается постоянным.
Правильная замена и выбор охлаждающей жидкости помогут поддерживать оптимальный режим работы системы охлаждения вашего автомобиля и продлить срок его службы.
Система управления температурой двигателя
Система управления температурой двигателя в автомобиле Рено Сценик 2 отвечает за поддержание оптимальной рабочей температуры двигателя. Она состоит из нескольких основных компонентов, которые работают вместе для обеспечения эффективной работы двигателя.
Термостат
Одним из ключевых компонентов системы управления температурой двигателя является термостат. Он расположен в верхней части двигателя и отвечает за регулирование потока охлаждающей жидкости в системе. Если двигатель холодный, термостат закрыт и жидкость циркулирует только внутри двигателя для быстрого прогрева. Когда двигатель нагревается до определенной температуры, термостат открывается, позволяя охлаждающей жидкости циркулировать через радиатор для удаления избыточного тепла.
Радиатор
Система охлаждения Рено Сценик 2 также включает радиатор, который служит для охлаждения охлаждающей жидкости. Радиатор состоит из множества трубок, через которые проходит охлаждающая жидкость. В трубках находятся ребра, которые увеличивают поверхность радиатора и способствуют более эффективному отводу тепла воздухом.
Охлаждающая жидкость, проходя через радиатор, остывает и снова поступает в двигатель для его охлаждения. Температура охлаждающей жидкости контролируется термостатом, чтобы поддерживать оптимальную температуру двигателя в пределах заданных значений.
Правильное функционирование системы управления температурой двигателя критически важно для обеспечения надежной работы двигателя и предотвращения его перегрева. Регулярная проверка и обслуживание системы охлаждения позволят поддерживать оптимальную температуру и продлить срок службы двигателя автомобиля Рено Сценик 2.
Профилактическое обслуживание системы охлаждения
1. Проверка уровня охлаждающей жидкости
Начните с проверки уровня охлаждающей жидкости в расширительном бачке системы охлаждения. Для этого откройте капот и найдите бачок (обычно он расположен рядом с радиатором). Уровень охлаждающей жидкости должен быть между минимальной и максимальной отметкой. Если уровень ниже нормы, необходимо долить дистиллированную воду или специальную охлаждающую жидкость.
2. Проверка состояния радиатора и шлангов
Осмотрите радиатор и шланги на наличие видимых повреждений, таких как трещины, протечки или износ. Если обнаружены повреждения, рекомендуется заменить поврежденные детали.
Также необходимо проверить, нет ли налета или загрязнений на поверхности радиатора. В случае обнаружения налета, его можно удалить с помощью специального очистителя или промыть радиатор водой.
3. Замена охлаждающей жидкости
Регулярно рекомендуется менять охлаждающую жидкость, чтобы предотвращать накопление солей и загрязнений. Периодичность замены может зависеть от модели автомобиля и рекомендаций производителя. В среднем, рекомендуется менять охлаждающую жидкость каждые 2-3 года или через пробег около 50 000-60 000 километров. При замене жидкости необходимо также проверить состояние пробки расширительного бачка и прокладки.
Помните, что профилактическое обслуживание системы охлаждения поможет предотвратить серьезные поломки и продлить срок службы двигателя вашего автомобиля.
Частые проблемы и поломки системы охлаждения
1. Утечка охлаждающей жидкости: подтекание охлаждающей жидкости может быть вызвано различными причинами, включая поврежденные шланги или трещины в радиаторе. Если заметна утечка жидкости на земле, необходимо немедленно обратиться к специалисту.
2. Перегрев двигателя: перегрев двигателя может быть результатом неисправности термостата или нарушения работы вентилятора охлаждения. Повышенная температура может привести к серьезным повреждениям двигателя, поэтому необходимо оперативно исправлять проблему.
3. Засорение системы охлаждения: накопление нагара, солей и других отложений может привести к засорению системы охлаждения. Это может привести к недостаточному охлаждению двигателя и его перегреву. Регулярная профилактическая промывка системы охлаждения может предотвратить эту проблему.
4. Неисправность вентилятора охлаждения: неработающий вентилятор охлаждения может привести к перегреву двигателя. При возникновении проблемы следует проверить питание вентилятора, предохранители и реле.
5. Неправильный уровень охлаждающей жидкости: недостаточное или чрезмерное количество охлаждающей жидкости может негативно сказаться на работе системы охлаждения. Следует регулярно проверять и поддерживать правильный уровень жидкости.
6. Неисправность термостата: термостат контролирует температуру охлаждающей жидкости и может выйти из строя со временем. Неправильная работа термостата может привести к перегреву двигателя или его замораживанию.
Регулярное обслуживание и проверка системы охлаждения автомобиля Рено Сценик 2 помогут предотвратить и исправить проблемы, связанные с охлаждением двигателя и поддержанием его оптимальной работы.
Как проверить работу системы охлаждения
Для проверки работоспособности системы охлаждения автомобиля Рено Сценик 2 необходимо выполнить следующие действия:
- Проверьте уровень охлаждающей жидкости: Откройте капот и найдите расширительный бачок. Уровень жидкости должен находиться между отметками MIN и MAX. Если уровень ниже MIN, необходимо долить охлаждающую жидкость.
- Проверьте наличие утечек: Внимательно осмотрите систему охлаждения на предмет возможных утечек. Проверьте состояние шлангов, радиатора, термостата и помпы. Если обнаружены утечки, замените поврежденные детали или обратитесь к специалисту.
- Проверьте работу вентилятора: Включите автомобиль и дождитесь, пока двигатель нагреется до рабочей температуры. Убедитесь, что вентилятор системы охлаждения включается и выключается при достижении определенной температуры. Если вентилятор не работает или работает некорректно, замените его или обратитесь к специалисту.
- Проверьте термостат: После остывания двигателя, откройте крышку расширительного бачка. Если есть движение охлаждающей жидкости, значит термостат работает правильно. Если нет движения жидкости, возможно, термостат застрял и требует замены.
- Проверьте температуру двигателя: Во время движения автомобиля обратите внимание на показания температурного датчика на панели приборов. Нормальная температура двигателя должна быть около 90 градусов Цельсия. Если температура слишком высока или слишком низкая, это может указывать на проблемы с системой охлаждения.
Проведение регулярной проверки работоспособности системы охлаждения поможет избежать аварий и повреждений двигателя. Если вы замечаете какие-либо неисправности, рекомендуется обратиться к специалисту для диагностики и ремонта.
