Ауди А6 С5: система охлаждения

Система охлаждения автомобиля Ауди А6 С5 играет важную роль в поддержании оптимальной температуры двигателя. Она отвечает за удаление излишнего тепла, который образуется в процессе сгорания топлива, что позволяет двигателю работать без перегрева. Несоответствие работы системы охлаждения может привести к серьезным поломкам и дорогостоящему ремонту.

Основными компонентами системы охлаждения Ауди А6 С5 являются радиатор, термостат, водяная помпа, водяной насос и вентилятор. Радиатор размещен в передней части автомобиля и предназначен для охлаждения охлаждающей жидкости с помощью воздушного потока. Термостат регулирует работу системы, открывая или закрывая доступ охлаждающей жидкости в радиатор в зависимости от температуры двигателя. Водяная помпа отвечает за циркуляцию охлаждающей жидкости по системе и подачу ее в радиатор. Вентилятор включается при высокой температуре двигателя, чтобы усилить процесс охлаждения.

Принцип работы системы охлаждения Ауди А6 С5 основан на передаче тепла от двигателя к охлаждающей жидкости. Когда двигатель запускается, охлаждающая жидкость начинает циркулировать по системе, прогреваясь при прохождении через двигатель. При достижении определенной температуры, термостат открывается, позволяя охлаждающей жидкости пройти через радиатор, где она охлаждается воздушным потоком или с помощью вентилятора. Затем охлаждающая жидкость снова поступает в двигатель, чтобы продолжить процесс охлаждения.

Неправильная работа системы охлаждения может быть вызвана утечкой охлаждающей жидкости, дефектом термостата или поломкой водяной помпы. В случае перегрева двигателя следует немедленно остановиться и вызвать специалистов для диагностики и ремонта системы охлаждения. Регулярное техническое обслуживание и проверка системы охлаждения помогут избежать неприятных ситуаций и продлить срок службы автомобиля Ауди А6 С5.

Система охлаждения в автомобиле Audi A6 С5 отвечает за поддержание оптимальной температуры двигателя, что позволяет обеспечить его эффективную работу и значительно увеличить срок его службы.

Основными компонентами системы охлаждения являются:

радиатор;
вентилятор;
термостат;
помпа;
расширительный бачок;
трубопроводы и шланги.

Рабочая схема системы охлаждения в Audi A6 С5 следующая:

Тепло от двигателя передается в радиатор через трубопроводы, в которых циркулирует охлаждающая жидкость.
Охлаждающая жидкость проходит через радиатор, где она охлаждается воздухом, который поступает от вентилятора.
После охлаждения охлаждающая жидкость возвращается в двигатель, где повторно охлаждает его и снова поступает в радиатор для дальнейшей циркуляции.
Термостат регулирует температуру охлаждающей жидкости и поддерживает определенный температурный режим двигателя.
Помпа отвечает за перемещение охлаждающей жидкости по системе охлаждения.
Расширительный бачок компенсирует изменение объема охлаждающей жидкости в системе в зависимости от ее нагрева и охлаждения.

Важно следить за состоянием системы охлаждения и регулярно проводить ее обслуживание. В противном случае, неполадки или неправильная работа системы охлаждения могут привести к перегреву двигателя и возникновению серьезных проблем с автомобилем.

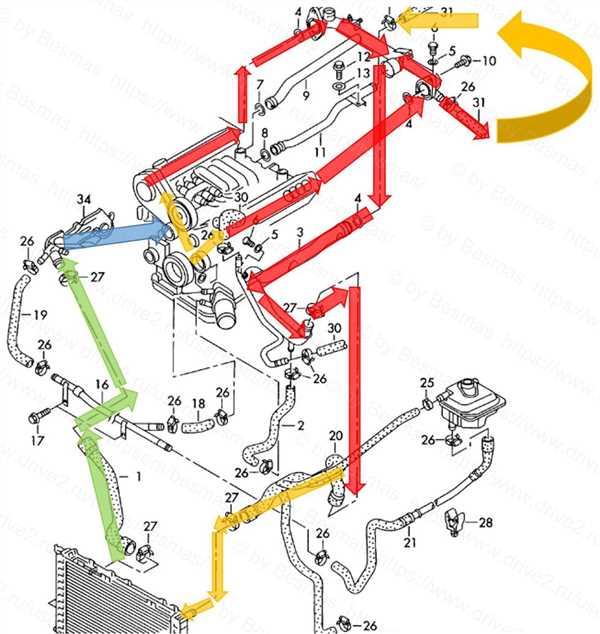

Схема системы охлаждения

Система охлаждения автомобиля Ауди А6 С5 состоит из следующих основных компонентов:

Радиатор. Он выполняет функцию охлаждения охлаждающей жидкости, которая циркулирует по системе. Радиатор разделен на две секции — одна для охлаждения двигателя, другая — для охлаждения смазочной системы.
Насос. Охлаждающая жидкость прокачивается по системе с помощью насоса, который обеспечивает постоянный поток охлаждающей жидкости.
Термостат. Он регулирует температуру охлаждающей жидкости, открывая и закрываясь в зависимости от температуры двигателя.
Вентилятор. Он включается при достижении определенной температуры двигателя и помогает охладить радиатор, выдувая воздух на него.
Шланги. Шланги соединяют все компоненты системы охлаждения и обеспечивают циркуляцию охлаждающей жидкости.
Бак расширительный. Он служит для компенсации объема охлаждающей жидкости при ее нагреве и расширении.

Схема системы охлаждения включает в себя циркуляцию охлаждающей жидкости от двигателя к радиатору, где она охлаждается, затем возвращается к двигателю для поддержания оптимальной температуры работы. Кроме того, вентилятор может включаться для дополнительного охлаждения радиатора при высоких температурах.

Принцип работы системы

Система охлаждения автомобиля Ауди А6 С5 играет ключевую роль в поддержании оптимальной температуры работы двигателя и предотвращении его перегрева. Она состоит из нескольких основных элементов, которые взаимодействуют между собой для достижения этой цели.

В центре системы находится водяной насос, который отвечает за циркуляцию охлаждающей жидкости. Он устанавливается на передней части двигателя и приводится в действие ремнем привода.

Водяной насос захватывает охлаждающую жидкость из радиатора и направляет ее в двигатель, где она охлаждает его компоненты. После этого жидкость возвращается обратно в радиатор для дальнейшего охлаждения.

Кроме того, система включает в себя также термостат, который регулирует температуру охлаждающей жидкости. Он открывает и закрывает клапан, позволяя либо ускорять, либо замедлять поток жидкости в зависимости от температуры двигателя. Это позволяет подстраивать систему охлаждения под различные условия эксплуатации и предотвращать перегрев.

Также в систему охлаждения входит расширительный бачок, который компенсирует изменения объема охлаждающей жидкости под воздействием температуры. Он обеспечивает сохранение необходимого давления в системе и предотвращает его повышение или снижение.

Важным компонентом системы охлаждения является также радиатор. Он состоит из одного или нескольких блоков, где охлаждающая жидкость остывает благодаря контакту с воздухом, проходящим через специальные ребра, расположенные на его поверхности.

Все компоненты системы работают вместе, обеспечивая оптимальную температуру работы двигателя и предотвращая его перегрев. При неисправностях или утечках охлаждающей жидкости может возникнуть риск повреждения двигателя, поэтому важно регулярно проверять и поддерживать систему в рабочем состоянии.

Водяное охлаждение

Радиатор

Главным компонентом системы водяного охлаждения является радиатор. Он расположен в передней части автомобиля и предназначен для рассеивания тепла, собранного от двигателя. Радиатор имеет большую поверхность, что позволяет ему эффективно отводить тепло.

Вентилятор

Для дополнительного повышения эффективности охлаждения радиатора, Ауди А6 С5 оснащена вентилятором. Он включается при достижении определенной температуры двигателя и создает дополнительное охлаждение за счет воздушного потока.

Вентилятор может иметь две скорости работы — низкую и высокую, в зависимости от температуры двигателя.

Термостат

Термостат в системе охлаждения Ауди А6 С5 отвечает за регулирование температуры двигателя. Он открывает и закрывает путь для циркуляции охлаждающей жидкости, в зависимости от температуры двигателя.

Когда двигатель холодный, термостат закрыт, чтобы позволить двигателю быстрее нагреться. После достижения определенной температуры, термостат открывается и позволяет охлаждающей жидкости циркулировать через двигатель и радиатор, держа температуру двигателя на оптимальном уровне.

Кроме основных компонентов, система водяного охлаждения Ауди А6 С5 также включает в себя насос для циркуляции охлаждающей жидкости, расширительный бачок для компенсации расширения и сжатия охлаждающей жидкости, а также трубопроводы для передачи жидкости от одного компонента к другому.

Радиатор

Радиатор состоит из множества мелких трубок, которые позволяют жидкости остыть, пропуская через них воздух. Внутри ребра радиатора установлены алюминиевые пластины, которые увеличивают площадь поверхности для эффективного теплоотвода. Когда охлаждающая жидкость проходит через радиатор, она отдает свое тепло взамен получая воздушное охлаждение.

Охлаждающая жидкость поступает в радиатор из двигателя и излишнее тепло передается в окружающую среду при помощи воздушного потока, который создается движением автомобиля или вентилятором, установленным перед радиатором. Вентилятор может самостоятельно включаться и отключаться в зависимости от температурных условий.

Дополнительные компоненты радиатора:

1. Крышка радиатора: играет важную роль в поддержании оптимального давления в системе охлаждения. Крышка имеет клапан, который открывается при достижении определенного давления, позволяя перегретой жидкости пройти в отводящий бачок. Если давление в системе охлаждения становится слишком высоким, клапан открыт и избыточный пар отводится для предотвращения повреждения радиатора или других составляющих системы.

2. Бачок расширительный: расположен рядом с радиатором и предназначен для сохранения необходимого уровня охлаждающей жидкости в системе. Когда двигатель нагревается, охлаждающая жидкость расширяется и избыточный объем перекачивается в бачок. Когда двигатель остывает, жидкость возвращается из бачка в систему.

Радиатор имеет важное значение для надежной работы двигателя и предотвращения его перегрева. Регулярная проверка и обслуживание системы охлаждения помогут поддерживать автомобиль в хорошем состоянии и предотвратить серьезные поломки двигателя.

Вентилятор

Вентилятор срабатывает в двух режимах: автоматическом и ручном. В автоматическом режиме вентилятор включается при определенной температуре охлаждающей жидкости, что позволяет поддерживать оптимальную температуру работы двигателя. В ручном режиме вентилятор может быть включен водителем при необходимости.

Вентилятор состоит из электродвигателя и лопастей. Лопасти рассекают воздух и создают поток который направляется на радиатор. Этот поток охлаждает охлаждающую жидкость, нагретую двигателем, и возвращается обратно в систему.

Включение и выключение вентилятора контролируется термостатом и системой управления двигателем. С помощью датчиков температуры охлаждающей жидкости система может определить, когда требуется дополнительное охлаждение и включить вентилятор автоматически.

Неисправности вентилятора могут привести к перегреву двигателя или недостаточному охлаждению охлаждающей жидкости. При возникновении подозрений на неисправность вентилятора, рекомендуется обратиться к профессионалам для диагностики и ремонта.

Печка

Печка в автомобиле Ауди А6 С5 состоит из нескольких основных элементов, таких как:

Нагревательный блок: состоит из специального радиатора, через который проходит охлаждающая жидкость.
Вентиляторы: установлены для обеспечения циркуляции воздуха через нагревательный блок.
Клапаны регулирования: позволяют изменять интенсивность охлаждаемой жидкости, а также направление потока воздуха в салоне автомобиля.

Принцип работы печки в Ауди А6 С5 довольно прост. Охлаждающая жидкость, проходя через нагревательный блок, нагревается за счет тепла, выделяемого двигателем. Вентиляторы, в свою очередь, создают поток воздуха, который проходит через нагретую охлаждающую жидкость и нагревается. Теплый воздух затем поступает в салон автомобиля через отверстия в панели приборов.

Клапаны регулирования позволяют пассажирам изменять температуру воздуха в салоне. Путем изменения интенсивности циркуляции охлаждающей жидкости и направления потока воздуха можно достичь желаемого комфортного уровня обогрева.

Термостат

В системе охлаждения автомобиля Ауди А6 С5 термостат играет важную роль. Он регулирует температуру охлаждающей жидкости и обеспечивает оптимальную работу двигателя. Термостат располагается в блоке цилиндров и имеет две главные функции:

1. Регулирование температуры: Когда двигатель холодный, термостат закрыт и ограничивает циркуляцию охлаждающей жидкости в системе. Это позволяет двигателю нагреваться быстрее и достигать оптимальной рабочей температуры.

2. Контроль охлаждения: При достижении оптимальной рабочей температуры термостат открывается и позволяет охлаждающей жидкости циркулировать между двигателем и радиатором. Это обеспечивает охлаждение двигателя и предотвращает его перегрев.

Термостат работает по принципу расширения специальной жидкости или воска, которое вызывает открывание или закрытие клапана. Когда двигатель холодный, воск в термостате сжимается, закрывая клапан. Когда двигатель нагрет до определенной температуры, воск расширяется, открывая клапан и позволяя охлаждающей жидкости циркулировать.

В случае неисправности термостата, система охлаждения может работать неправильно, что может привести к перегреву двигателя. Если на температурном датчике на панели приборов появляются значки нагрева или двигатель становится слишком горячим, может потребоваться замена термостата.

Заправочное отверстие

Заправка охлаждающей жидкости производится через заправочное отверстие, используя специальную прозрачную или металлическую воронку. Процесс заправки должен проводиться при охлажденном двигателе, чтобы избежать возможных ожогов и повреждения системы охлаждения.

Важно: перед заправкой необходимо убедиться, что охлаждающая жидкость соответствует требованиям производителя по составу и концентрации.

При заправке необходимо следить за уровнем жидкости и дозаполнять ее до рекомендуемого значения. После заправки необходимо закрыть заправочное отверстие плотно, чтобы избежать утечек охлаждающей жидкости.

Заправочное отверстие является важной частью системы охлаждения Audi A6 C5 и предназначено для обеспечения правильного уровня охлаждающей жидкости в системе.

Циркуляционный насос

Принцип работы циркуляционного насоса заключается в том, что он приводится в движение непосредственно от вращения двигателя. Насос состоит из электродвигателя и рабочего колеса, которое помогает создавать давление и перекачивать охлаждающую жидкость.

Охлаждающая жидкость, или антифриз, поступает в циркуляционный насос через входной патрубок. Затем она проходит через рабочее колесо, которое создает дополнительное давление и перекачивает жидкость дальше по системе. Выходная сторона насоса направляет охлаждающую жидкость к радиатору охлаждения, где она остывает и повторно поступает в двигатель для его охлаждения.

Циркуляционный насос играет важную роль в поддержании оптимальной температуры двигателя. Он помогает предотвратить перегрев или переохлаждение двигателя, что может привести к его поломке. Если циркуляционный насос выходит из строя, то система охлаждения автомобиля перестает функционировать должным образом, что может привести к серьезным проблемам с двигателем.

В целом, циркуляционный насос является важной составляющей системы охлаждения в автомобиле Ауди А6 С5. Его задача — обеспечить постоянное движение охлаждающей жидкости по системе, чтобы поддерживать оптимальную температуру двигателя и предотвратить его перегрев или переохлаждение.

Расширительный бачок

Как работает расширительный бачок? Когда двигатель автомобиля нагревается, охлаждающая жидкость расширяется и давление в системе увеличивается. Избыточная жидкость переправляется в расширительный бачок через специальный клапан, который действует как предохранительный механизм, предотвращающий переполнение системы.

При охлаждении двигателя и снижении давления в системе, охлаждающая жидкость из расширительного бачка возвращается обратно в систему, чтобы поддерживать ее заполнение на оптимальном уровне.

Расширительный бачок обычно выполнен из прозрачного пластика, чтобы можно было легко контролировать уровень охлаждающей жидкости. Он также имеет шкалу, указывающую на минимальный и максимальный уровни жидкости, чтобы автомобилист мог своевременно обнаружить утечку или потерю охлаждающей жидкости.

Важно регулярно проверять уровень охлаждающей жидкости и состояние расширительного бачка, чтобы предотвратить проблемы в системе охлаждения и возможные поломки двигателя. При обнаружении утечки или неправильного функционирования бачка рекомендуется обратиться к специалисту для диагностики и ремонта.

Потеря жидкости

Потеря жидкости из системы охлаждения автомобиля Ауди А6 С5 может иметь различные причины и негативное влияние на работу двигателя. Важно знать, что жидкость в системе охлаждения выполняет не только функцию охлаждения двигателя, но и предотвращает коррозию и обеспечивает защиту от замерзания. Поэтому потеря жидкости может привести к перегреву двигателя и его дальнейшему повреждению.

Основными причинами потери жидкости являются:

1.	Утечка из радиатора или шлангов.
2.	Повреждение прокладок насоса охлаждения или термостата.
3.	Повреждение радиатора или двигателя.
4.	Неплотность соединений или трещины в элементах системы охлаждения.

Если обнаружена потеря жидкости, необходимо немедленно произвести осмотр и ремонт системы охлаждения. Это позволит избежать серьезных последствий и сохранить надежную работу двигателя.
