Замена направляющих втулок клапанов ВАЗ 2114 8 клапанов – одна из самых важных процедур по обслуживанию автомобиля, которую рекомендуется проводить регулярно. Втулки клапанов служат для снижения износа и трения между клапаном и головкой блока цилиндров, а также для улучшения герметичности городских. В процессе эксплуатации автомобиля, втулки постепенно изнашиваются и требуют замены. Правильная замена направляющих втулок клапанов позволяет сэкономить на ремонте двигателя и продлить срок его службы.
Этот гайд предназначен для владельцев автомобиля ВАЗ 2114 с 8 клапанами, которые хотят произвести замену направляющих втулок своими руками. В процессе замены втулок потребуется использовать необходимые инструменты и соблюдать определенные технические требования, представленные ниже.
Сначала необходимо осмотреть двигатель и определить, какая втулка требует замены. Обычно признаком износа направляющей втулки является усиленное дымление и сгорание масла, а также ухудшение мощности и шум при работе двигателя. Если нашлись признаки износа, можно приступать к процедуре замены.
Замена направляющих втулок клапанов ВАЗ 2114 8 клапанов
Причины замены направляющих втулок клапанов:
- Износ или повреждения направляющих втулок;
- Повышенный расход масла;
- Шум, свистящий звук или вибрация клапанов;
- Ухудшение компрессии;
- Снижение мощности двигателя;
- Проблемы с запуском двигателя;
- Плохая работа на холостом ходу;
- Потеря тяги и ускорения.
Как заменить направляющие втулки клапанов ВАЗ 2114 8 клапанов?
- Снимите верхний крышку, ремень ГРМ и крышку головки блока цилиндров.
- Снимите распределительный вал и камеры зажигания.
- Извлеките старые направляющие втулки с помощью специального инструмента или пресса.
- Вставьте новые направляющие втулки в отверстия клапанов с помощью маркировочного пресса.
- Убедитесь, что втулки установлены ровно и герметично.
- Соберите обратно все детали и установите верхнюю крышку головки блока цилиндров.
- Проверьте уровень масла и запустите двигатель, чтобы удостовериться в его правильной работе.
Перед заменой направляющих втулок клапанов ВАЗ 2114 8 клапанов, рекомендуется обратиться к руководству производителя или обратиться к профессиональному автомеханику для получения подробных инструкций и советов. Будте внимательны и аккуратны при выполнении данной процедуры, чтобы избежать повреждения деталей и обеспечить надлежащую работу двигателя.
Признаки износа направляющих втулок клапанов
1. Увеличение допусков клапанов
Один из основных признаков износа направляющих втулок клапанов — увеличение допусков клапанов. При изначальном состоянии направляющие втулки обеспечивают строгое перемещение клапанов и поддержание заданного зазора между ними и головкой поршня. Однако, при износе направляющих втулок, зазор становится больше, что может привести к плохому сжатию газовой смеси и потере мощности двигателя.
2. Повышенный расход масла и дымление
Другим признаком износа направляющих втулок клапанов может быть повышенный расход масла и дымление из глушителя. Изношенные втулки могут привести к проникновению масла в камеры сгорания, что приводит к сгоранию масла и образованию дыма. Если вы заметили, что ваш автомобиль сильно дымит или у вас повысился расход масла, то это может быть признаком износа направляющих втулок клапанов.
Если вы обнаружили один из этих признаков или есть подозрение на износ направляющих втулок клапанов, рекомендуется обратиться к специалисту для проведения диагностики и замены деталей при необходимости. Регулярное техническое обслуживание и проведение замены изношенных деталей поможет поддерживать ваш автомобиль в хорошем техническом состоянии и продлит срок его службы.
Необходимый инструмент для замены направляющих втулок клапанов
1. Специальный инструмент для извлечения и установки направляющих втулок:
Для извлечения старых направляющих втулок и установки новых потребуется специальный инструмент — обратный установщик, который позволяет безопасно и аккуратно удалить старые втулки и установить новые. Обратный установщик должен быть совместим с размерами вашего двигателя ВАЗ 2114 8-ми клапанов, чтобы обеспечить правильную установку новых втулок.
2. Делитель для заточки клапанов:
Для правильной заточки клапанов после замены направляющих втулок необходим делитель. Он позволяет правильно выставить угол и радиус заточки для обеспечения идеальной герметичности клапанов. Выберите делитель, соответствующий размерам вашего двигателя ВАЗ 2114 8-ми клапанов.
3. Съемник клапанов:
Для извлечения клапанов из головки блока цилиндров понадобится специальный съемник клапанов. Этот инструмент помогает безопасно удалить клапаны и предотвратить повреждение или деформацию клапанного механизма. Убедитесь, что съемник подходит для вашего двигателя ВАЗ 2114 8-ми клапанов.
4. Другие инструменты:
Помимо основных инструментов, вы можете также понадобиться: двусторонняя шлифовальная машина, стремянка для установки направляющих втулок, измерительное устройство для проверки зазоров клапанов.
Теперь, когда вы знаете основной необходимый инструмент для замены направляющих втулок клапанов на ВАЗ 2114 8-ми клапанных двигателях, вы можете приступить к этой задаче. Не забудьте прочитать руководство по эксплуатации и соблюдать все необходимые меры предосторожности при выполнении этой работы.
Демонтаж впускного коллектора и головки блока цилиндров
Шаг 1: Подготовка и инструменты
Перед началом работы необходимо убедиться, что двигатель охладился полностью. Также потребуются следующие инструменты:
- Гаечные ключи или торцовые головки соответствующего размера
- Отвертки различных размеров
- Зажим для шлангов
- Монтажный ключ для коленчатого вала
- Шпатель или плоская отвертка, чтобы удалить старый прокладочный материал
Шаг 2: Снятие впускного коллектора
Перед демонтажем впускного коллектора рекомендуется отсоединить от него все соединительные шланги и провода, соблюдая особенности конкретной модели автомобиля. Затем следует произвести следующие действия:
- Отсоединить провод от накаливания впускного коллектора
- Отключить датчик детонации, расположенный на впускном коллекторе
- Открутить крючком фиксаторы провода дроссельной заслонки и отсоединить провод
- Отсоединить массу от крышки клапанной камеры
- Отсоединить вакуумную трубку от прокладки клапана регулятора холостого хода
- Открутить гайки или болты крепления впускного коллектора к головке блока цилиндров
- Снять впускной коллектор со стандартной прокладкой
Шаг 3: Снятие головки блока цилиндров
Для демонтажа головки блока цилиндров следует выполнить следующие действия:
- Отсоединить провода от свечей зажигания
- Отсоединить разъемы клапанов
- Отсоединить трубки системы питания воздухомассы и снять систему
- Отсоединить шланг радиатора от головки блока цилиндров
- Открутить гайки крепления головки блока цилиндров к блоку цилиндров
- Снять головку блока цилиндров с прокладкой
После выполнения данных шагов можно приступать к замене направляющих втулок клапанов. При необходимости рекомендуется очистить поверхности головки блока цилиндров и впускного коллектора от остатков прокладок и проклеить новые прокладки перед сборкой.
Снятие старых направляющих втулок клапанов
Для снятия старых направляющих втулок клапанов необходимо выполнить следующие шаги:
| 1. | Установите автомобиль на подъемник или подденьте его переднюю часть с помощью домкрата и установите поддерживающие стойки. |
| 2. | Снимите колесо с той стороны автомобиля, где требуется замена направляющих втулок клапанов. |
| 3. | Отсоедините трос сцепления от цилиндра сцепления, чтобы обеспечить доступ к головке блока цилиндров. |
| 4. | Снимите верхнюю крышку головки блока цилиндров и установите ее в безопасное место. |
| 5. | Отверните гайки крепления выпускного и впускного коллекторов и снимите коллекторы. |
| 6. | Снимите топливную рампу и осторожно отсоедините форсунки от инжектора. |
| 7. | Аккуратно отсоедините провода и шланги, связанные с головкой блока цилиндров. |
| 8. | Снимите всю растяжку шатунных винтов и крышки, чтобы обеспечить доступ к клапанам. |
| 9. | Пользуясь специальными инструментами, выньте клапаны из гнезд и извлеките старые направляющие втулки. |
| 10. | Проверьте гнезда клапанов на предмет возможных повреждений или трещин. |
| 11. | Очистите гнезда клапанов от остатков старых втулок и других загрязнений. |
После выполнения указанных выше шагов, старые направляющие втулки клапанов будут сняты, и вы сможете приступить к установке новых втулок. Важно произвести замену направляющих втулок на обеих сторонах двигателя для обеспечения правильного функционирования и равномерного сжатия газов.
Очистка отложений и удаление остатков старых втулок
Перед установкой новых направляющих втулок необходимо произвести очистку отложений и удаление остатков старых втулок. Это важный этап работы, который гарантирует надежность и долговечность новых деталей.
Для очистки отложений можно использовать специальные растворы или средства, предназначенные для этой цели. Нанесите средство на поверхность клапанов и оставьте его на некоторое время, чтобы оно смогло действовать и растворить отложения. Затем, с помощью мягкой щетки или тряпки, аккуратно удалите отложения с поверхности клапанов. Будьте внимательны, чтобы не повредить саму поверхность клапана.
После очистки отложений необходимо удалить остатки старых направляющих втулок. Для этого можно использовать специальный инструмент, предназначенный для выдавливания втулок. Вставьте инструмент в отверстие втулки и аккуратно выдавите ее. Если втулка сидит очень плотно, можно использовать маленький молоток, чтобы аккуратно выбить втулку из отверстия. Важно не повредить поверхность отверстия и не оставить в нем остатков старой втулки.
После удаления старых втулок и очистки отложений, рекомендуется промыть отверстия втулок специальным раствором или очищающим средством. Это позволит убрать остатки отложений и гарантировать гладкую поверхность для установки новых направляющих втулок.
Помните, что правильная очистка и удаление остатков являются важным шагом при замене направляющих втулок клапанов. Это позволит добиться оптимальной работоспособности клапанов и продлить срок их службы.

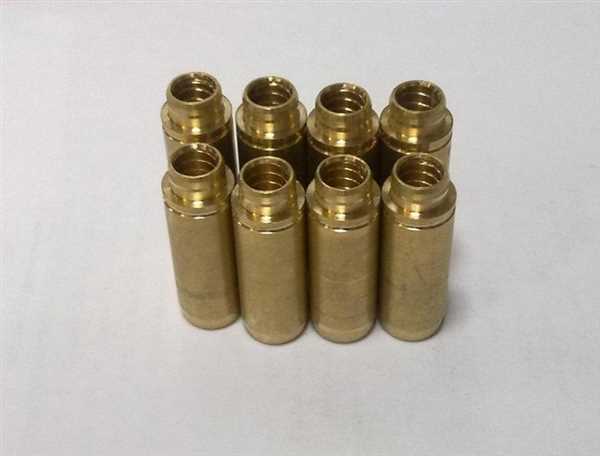

Подготовка новых направляющих втулок клапанов
Перед тем как установить новые направляющие втулки клапанов, необходимо правильно подготовить их для монтажа. Вот несколько рекомендаций, которые помогут вам выполнить эту задачу:
- Проверьте новые направляющие втулки на наличие повреждений и дефектов перед установкой. Убедитесь, что они полностью целы и не имеют трещин.
- Очистите поверхности внутри головки блока цилиндров и клапанов от старых остатков старых направляющих втулок и других загрязнений. Воспользуйтесь пропитанными в растворителе тряпкой или специальными средствами для очистки.
- Проверьте размеры новых направляющих втулок с помощью измерительного инструмента. Убедитесь, что они точно соответствуют спецификациям производителя.
- При необходимости подогните размеры новых направляющих втулок до нужного значения. Используйте специализированные инструменты, чтобы достичь требуемых размеров.
- Нанесите небольшое количество смазки на внешнюю поверхность новых направляющих втулок перед установкой. Это поможет легче вставить их в гнезда в головке блока цилиндров.
Выполняя эти простые шаги, вы готовите новые направляющие втулки клапанов к безопасной и надежной установке, что поможет улучшить работу двигателя и продлить срок службы клапанов.
Установка новых направляющих втулок клапанов
Для начала необходимо подготовить рабочее место. Рекомендуется использовать специальный стенд для установки направляющих втулок, чтобы обеспечить точность и надежность процесса. Также следует обеспечить хорошую освещенность и доступность необходимых инструментов.
После подготовки рабочего места можно приступать к установке новых направляющих втулок. Следуйте следующим шагам:
- Перед началом работы убедитесь, что двигатель охлажден и не работает.
- Снимите головку блока цилиндров и крышку распределительного вала, чтобы получить доступ к клапанам.
- Используя специальный инструмент, выведите старые направляющие втулки из цилиндров. Обратите внимание на их состояние — если они изношены или повреждены, замените их новыми.
- Перед установкой новых направляющих втулок, проверьте их соответствие по размерам и спецификации автомобиля ВАЗ 2114 8 клапанов.
- Нанесите специальную смазку на новые направляющие втулки и аккуратно установите их в цилиндры. Убедитесь, что втулки расположены ровно и не задевают другие детали.
- Закрепите новые направляющие втулки в цилиндрах, используя специальный инструмент. Убедитесь, что они надежно закреплены и не двигаются.
- После установки всех новых направляющих втулок возвратите головку блока цилиндров и крышку распределительного вала на свои места.
- Проверьте работоспособность клапанов и убедитесь, что все они открываются и закрываются без проблем.
- Запустите двигатель и проверьте его работу. Обратите внимание на наличие посторонних шумов или вибраций.
После завершения установки новых направляющих втулок клапанов, рекомендуется провести полную проверку двигателя и пройти тест-драйв, чтобы убедиться в правильности выполненной работы и отсутствии проблемных моментов.

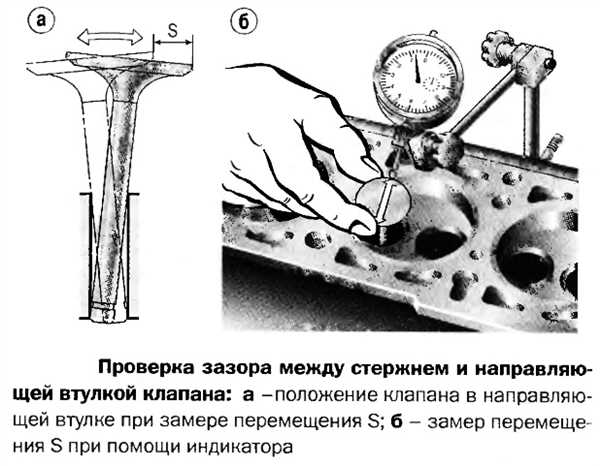

Проверка зазора между направляющей втулкой и клапаном
Особенная важность в работе клапанного механизма состоит в правильном зазоре между направляющей втулкой и клапаном. Этот зазор должен быть в определенных пределах, чтобы обеспечить надлежащую работу двигателя.
Для проверки зазора потребуются следующие инструменты:
- Микрометр – для измерения диаметра направляющей втулки и клапана;
- Шаблонный проволочный зонд – для определения зазора между направляющей втулкой и клапаном.
Процесс проверки зазора следующий:
- Снимите головку блока цилиндров. Для этого отсоедините все соединения, открутите все болты головки блока цилиндров и аккуратно снимите ее.
- Установите микрометр. Установите микрометр в рабочее положение и измерьте диаметр направляющей втулки и клапана.
- Проверьте зазор. Используя шаблонный проволочный зонд, проверьте зазор между направляющей втулкой и клапаном. Обратите внимание, что каждый клапан должен быть проверен отдельно. Зазор должен соответствовать требованиям, указанным в руководстве по эксплуатации вашего автомобиля. Если зазор не соответствует требованиям, произведите замену направляющей втулки.
Проверка зазора между направляющей втулкой и клапаном является одним из важных шагов при замене направляющих втулок клапанов на ВАЗ 2114. Это позволит обеспечить надлежащую работу двигателя и сохранить его ресурс. При проведении данной проверки следуйте инструкциям производителя и используйте правильные инструменты и приспособления.
Установка головки блока цилиндров и впускного коллектора
После того, как все направляющие втулки клапанов заменены и готовы к установке, необходимо приступить к сборке головки блока цилиндров и впускного коллектора автомобиля ВАЗ 2114 с 8 клапанами.
1. В начале необходимо очистить поверхности головки блока цилиндров и впускного коллектора от старого прокладочного материала и масляных отложений. Для этого можно использовать специальные средства для очистки или обычный растворитель.
2. После этого следует установить новую прокладку на поверхность головки блока цилиндров. Прокладку необходимо установить аккуратно, обеспечивая полное покрытие поверхности и отсутствие складок или излишнего натяжения.
3. Затем следует аккуратно установить головку блока цилиндров на двигатель, совместив отверстия для болтов. При установке головки блока цилиндров необходимо обеспечить правильное позиционирование детали и равномерное распределение давления при затяжке болтов.
4. После установки головки блока цилиндров следует затянуть болты крепления головки с заданной силой затяжки, следуя указаниям производителя. Болты необходимо затягивать поочередно, по порядку, указанному в технической документации автомобиля.
5. Затем следует установить впускной коллектор на головку блока цилиндров. Для этого необходимо аккуратно выставить коллектор по отверстиям на головке блока цилиндров и установить крепежные болты.
6. При установке болтов крепления впускного коллектора необходимо следить за правильным распределением давления и равномерным затяжкой болтов. Болты следует затягивать поочередно, по порядку, указанному в технической документации автомобиля.
Правильная установка головки блока цилиндров и впускного коллектора является важным шагом в процессе замены направляющих втулок клапанов и обеспечивает надежную работу двигателя автомобиля ВАЗ 2114.
Завершающие работы и рекомендации
После замены направляющих втулок клапанов ВАЗ 2114 8 клапанов, необходимо выполнить ряд завершающих работ и следующие рекомендации:
1. Проверка корректной установки втулок:
Убедитесь, что все направляющие втулки установлены на свои места и плотно фиксируются. Проверьте их положение, убедившись, что они не выступают из гнезда и не находятся в позиции, которая могла бы повредить клапан или поршень.
2. Проверка герметичности:
Убедитесь, что все соединения и уплотнения, связанные с втулками и клапанами, надежно закреплены и не имеют никаких течей. Проверьте, что компоненты не вызывают никаких нежелательных звуков или вибраций во время работы двигателя.
3. Рекомендации по эксплуатации:
После замены направляющих втулок клапанов ВАЗ 2114 8 клапанов рекомендуется произвести проверку и регулировку клапанного механизма. Это поможет обеспечить оптимальные условия работы клапанов и продлить их срок службы.
Также рекомендуется следить за уровнем моторного масла, регулярно менять его и проводить техническое обслуживание двигателя в соответствии с руководством пользователя ВАЗ 2114.
Памятка: Если вы не имеете достаточных навыков или опыта замены направляющих втулок клапанов ВАЗ 2114 8 клапанов, рекомендуется обратиться к профессиональным автомеханикам или автосервису.
Плюсы замены направляющих втулок клапанов на ВАЗ 2114 8 клапанов
Замена направляющих втулок клапанов на ВАЗ 2114 8 клапанов может принести несколько значительных преимуществ:
1. Улучшение герметичности: новые направляющие втулки помогут улучшить герметичность клапанов, что снизит риск утечки масла и повысит эффективность работы двигателя.
2. Устранение зазора: со временем направляющие втулки изнашиваются и создают зазор, что может привести к плохой работе клапанов и ухудшению параметров двигателя. Замена старых втулок на новые позволит устранить этот зазор и вернуть клапанам правильный ход.
3. Увеличение срока службы: новые направляющие втулки изготавливаются из более прочных материалов, что позволяет увеличить их срок службы. Это значит, что после замены вам не придется беспокоиться о проблемах с направляющими втулками в ближайшее время.
4. Повышение мощности: благодаря устранению зазора и улучшению герметичности, замена направляющих втулок клапанов может привести к повышению мощности двигателя, улучшению динамики автомобиля и экономии топлива.
5. Легче поддерживать настройку клапанов: новые втулки помогут сохранить правильную настройку клапанов на протяжении более длительного времени, что облегчит их обслуживание и регулировку в будущем.
Замена направляющих втулок клапанов на ВАЗ 2114 8 клапанов — это несложная процедура, которая может принести значительные пользу вашему автомобилю. Улучшение параметров двигателя, повышение надежности и экономия топлива — всё это становится возможным благодаря замене старых деталей на новые.
