Замена прокладки головки блока цилиндров (ГБЦ) на автомобиле Рено с двигателем К4М — полное руководство с фото и пошаговой инструкцией

Замена прокладки головки блока цилиндров (ГБЦ) – одна из самых распространенных операций на автомобилях марки Рено с двигателем К4М. Прокладка ГБЦ играет важную роль в обеспечении герметичности между головкой блока цилиндров и самим блоком цилиндров. Со временем прокладка может изнашиваться, что приводит к утечке охлаждающей жидкости или масла, а также к появлению различных проблем с работой двигателя.

Замена прокладки ГБЦ является более сложной задачей по сравнению с обычным сервисным обслуживанием автомобиля. Она требует определенных навыков и специального инструмента. Поэтому, если вы не обладаете достаточным опытом и знаниями в данной сфере, рекомендуем обратиться к профессионалам или авторизованному сервисному центру Рено.

Перед заменой прокладки ГБЦ необходимо грунтовательно подготовиться. Сначала следует произвести слив охлаждающей жидкости и отсоединить аккумулятор. Затем необходимо снять верхние части двигателя, а именно впускной и выпускной коллекторы. После этого требуется снять головку блока цилиндров, что позволит вам получить доступ к прокладке ГБЦ для ее замены. Также рекомендуется проверить состояние других элементов ГБЦ и произвести их замену в случае необходимости. После установки новой прокладки ГБЦ, следует провести все необходимые шаги в обратном порядке и проконтролировать герметичность системы.

Предварительные меры при замене прокладки ГБЦ Рено К4М

Вот некоторые важные шаги, которые следует выполнить до начала замены прокладки ГБЦ Рено К4М:

1. Отключите аккумулятор и снимите положительный провод.
2. Пустите остаток топлива из бака, чтобы снизить риск возгорания и повреждения ГБЦ.
3. Охладите двигатель и сливайте теплоноситель (антифриз), чтобы избежать ожогов и контакта с охлаждающей жидкостью.
4. Снимите генератор и другие препятствующие детали, чтобы получить доступ к ГБЦ.
5. Снимите провода и шланги, обозначив их расположение, чтобы правильно подключить их после замены прокладки.
6. Снимите все болты, держащие ГБЦ, соблюдая последовательность и правильные инструменты.
7. Осмотрите фланец, камеру сгорания и другие поверхности ГБЦ на наличие повреждений, трещин и неровностей.

Следование этим предварительным мерам гарантирует безопасность и эффективность замены прокладки ГБЦ Рено К4М. Помните о необходимости аккуратности и внимания на каждом этапе, чтобы избежать дополнительных проблем и повреждений, а также чтобы обеспечить долговечность Вашего автомобиля.

Выбор подходящей прокладки

Когда дело доходит до замены прокладки гбц на двигателе Рено К4М, очень важно выбрать подходящую прокладку, чтобы обеспечить надежное и безопасное функционирование двигателя. Вот несколько важных факторов, которые нужно учесть при выборе правильной прокладки:

1. Материал прокладки:

Один из самых важных аспектов выбора прокладки — это материал, из которого она изготовлена. На рынке существуют различные варианты материалов для прокладок, включая металлические, керамические и резиновые. Каждый материал имеет свои преимущества и недостатки, поэтому важно выбрать тот, который лучше всего подходит для вашего конкретного двигателя.

2. Качество прокладки:

Другим важным фактором является качество прокладки. Выберите прокладку от надежного производителя, которая имеет хорошую репутацию. Высококачественная прокладка должна быть прочной, герметичной и долговечной, чтобы обеспечить эффективное уплотнение между головкой блока цилиндров и газораспределительным механизмом.

3. Размеры и параметры:

Убедитесь, что выбранная прокладка имеет правильные размеры и параметры для вашего конкретного двигателя Рено К4М. Измерьте размеры и характеристики старой прокладки перед её снятием и используйте эти данные для выбора новой прокладки. Использование неподходящей прокладки может привести к утечкам масла, перегреву двигателя и другим негативным последствиям.

Не забывайте следовать рекомендациям производителя по замене прокладки гбц и, при необходимости, проконсультируйтесь с опытным специалистом. Правильный выбор и установка прокладки гбц гарантируют долгую и надежную работу вашего двигателя Рено К4М.

Проверка целостности ГБЦ

Признаки повреждений и износа ГБЦ:

• Протечки охлаждающей жидкости
• Повышенный уровень потребления масла
• Появление белого дыма из выхлопной трубы
• Неравномерная работа двигателя
• Повышенная температура двигателя
• Неустойчивость холостого хода

Проверка целостности ГБЦ:

Для проверки целостности ГБЦ необходимо осуществить следующие действия:

1. Очистите поверхность ГБЦ от загрязнений и масляных отложений
2. Внимательно осмотрите ГБЦ на наличие трещин, сколов или других видимых повреждений
3. Проверьте плоскость установки ГБЦ с помощью специального инструмента или ровной плоскости
4. Проверьте уплотнительное кольцо на наличие повреждений или износа
5. Проверьте состояние резьбовых отверстий для болтов ГБЦ
6. Произведите тест герметичности ГБЦ с помощью специального оборудования

В случае выявления повреждений, трещин, износа уплотнительного кольца или других неисправностей, рекомендуется заменить ГБЦ или провести ремонт с использованием специализированного оборудования.

Подготовка рабочей площадки

Перед началом замены прокладки гбц рено к4м, необходимо подготовить рабочую площадку для выполнения работ:

1. Убедитесь, что автомобиль находится на ровной и устойчивой поверхности.
2. Отсоедините от аккумулятора клемму минусового полюса и зафиксируйте ее таким образом, чтобы она не касалась металлических элементов.
3. Поднимите переднюю часть автомобиля с помощью гидравлического домкрата и зафиксируйте его на подставках для обеспечения безопасности во время работы.
4. Снимите воздушный фильтр и прокладку крышки гбц.
5. Слейте охлаждающую жидкость из системы охлаждения двигателя.
6. Отсоедините провода и шланги, мешающие доступу к гбц.
7. Снимите накладку клапанов и распределительный вал.
8. Тщательно очистите слой грязи и масляных отложений с поверхности гбц.
9. Установите новую прокладку гбц, следуя инструкциям производителя.

После выполнения всех указанных операций рабочая площадка будет готова для замены прокладки гбц рено к4м.

Снятие впускного коллектора

Для замены прокладки ГБЦ на двигателе Рено К4М необходимо снять впускной коллектор. Это позволит получить доступ к необходимым деталям и выполнить работы по замене прокладки. Вот шаги, которые вам следует выполнить для снятия впускного коллектора:

1. Отключите отрицательный клеммный провод от аккумулятора, чтобы предотвратить короткое замыкание и другие повреждения;
2. Снимите воздушный фильтр и всю систему воздушного питания, чтобы создать пространство для работы;
3. Отсоедините все электрические и вакуумные шланги, которые связаны с впускным коллектором;
4. Отсоедините топливные линии, которые поставляют топливо в двигатель;
5. Пометьте и отключите все провода и кабели, которые связаны с впускным коллектором;
6. Отверните все болты и гайки, которые крепят впускной коллектор к головке блока цилиндров;
7. Осторожно снимите впускной коллектор с двигателя, убедившись, что никакие провода или шланги не застряли или повреждены.

После выполнения всех этих шагов вы сможете продолжить замену прокладки ГБЦ на двигателе Рено К4М. Будьте осторожны и следуйте предписанным инструкциям, чтобы избежать повреждения двигателя или других деталей автомобиля.

Снятие выпускного коллектора

Перед началом замены прокладки ГБЦ Рено K4M необходимо снять выпускной коллектор. Это необходимо для того, чтобы получить доступ к головке блока цилиндров и прокладке ГБЦ. Следуйте указанным ниже шагам для снятия выпускного коллектора:

Шаг 1: Подготовка

Подготовка>

Перед началом работы убедитесь, что двигатель полностью остыл, чтобы избежать возможных ожогов. Также рекомендуется очистить рабочую область от грязи и мусора для обеспечения чистоты работ.

Шаг 2: Отсоединение кабелей и проводов

Отсоедините отрицательный провод аккумулятора, чтобы исключить возможность случайной активации систем электропитания.

Шаг 3: Отсоединение датчиков и датчиков кислорода

Отсоедините все датчики и датчики кислорода, которые могут помешать снятию выпускного коллектора. Убедитесь, что вы пометили все соединения, чтобы потом не запутаться при сборке.

Шаг 4: Отсоединение выхлопной системы

Отсоедините выхлопную систему от выпускного коллектора. Это может потребовать откручивания болтов или гаек, крепящих трубу выхлопной системы к коллектору.

Шаг 5: Откручивание болтов крепления коллектора

С помощью соответствующего инструмента отверните болты или гайки, крепящие выпускной коллектор к головке блока цилиндров. Расположение и количество крепежных элементов могут варьироваться в зависимости от конструкции двигателя. Будьте внимательны и аккуратно отверните все крепежные элементы, не допуская повреждения.

После выполнения всех указанных выше шагов вы сможете снять выпускной коллектор с двигателя Рено K4M. Будьте аккуратны и следите за сохранностью всех снятых элементов и соединений, чтобы потом проще было собрать все обратно.

Демонтаж ГБЦ

Необходимые инструменты

Перед началом демонтажа ГБЦ следует подготовить все необходимые инструменты:

• Набор ключей и гаечных ключей
• Головка для снятия болтов ГБЦ
• Монтажный ключ для ГБЦ
• Отвертки различного размера
• Мастерская тряпка
• Воронки для сбора жидкостей
• Ключ для снятия шкива ГРМ
• Инструменты для снятия и установки элементов системы охлаждения
• Маркер или карандаш для маркировки деталей

Порядок демонтажа ГБЦ

1. Перед началом демонтажа рекомендуется снять аккумуляторную батарею и дать двигателю остыть.

2. Снимите капот и защитный щиток двигателя.

3. Отсоедините трубку системы охлаждения и слейте охлаждающую жидкость в подготовленную ёмкость. Помните, что жидкость может быть горячей.

4. Отсоедините провода и шланги, которые мешают доступу к ГБЦ.

5. Снимите элементы системы охлаждения, такие как вентилятор, шкив ГРМ и ремень ГРМ.

6. Снимите впускной и выпускной коллекторы.

7. Стоятельно отверните болты ГБЦ, начиная от краев и постепенно двигаясь к центру. Соблюдайте правильную последовательность снятия болтов, чтобы избежать деформации ГБЦ и повреждения поверхности.

8. Осторожно снимите ГБЦ с двигателя, избегая перекосов и разрывов прокладки.

9. Пометьте и отметьте все снятые детали, чтобы можно было с легкостью собрать двигатель после замены прокладки ГБЦ.

Демонтаж ГБЦ – ответственный и сложный этап работы по замене прокладки ГБЦ на двигателе Рено К4М. В случае отсутствия уверенности в своих навыках или необходимости выполнения работ квалифицированным специалистом, рекомендуется обратиться в автосервис.

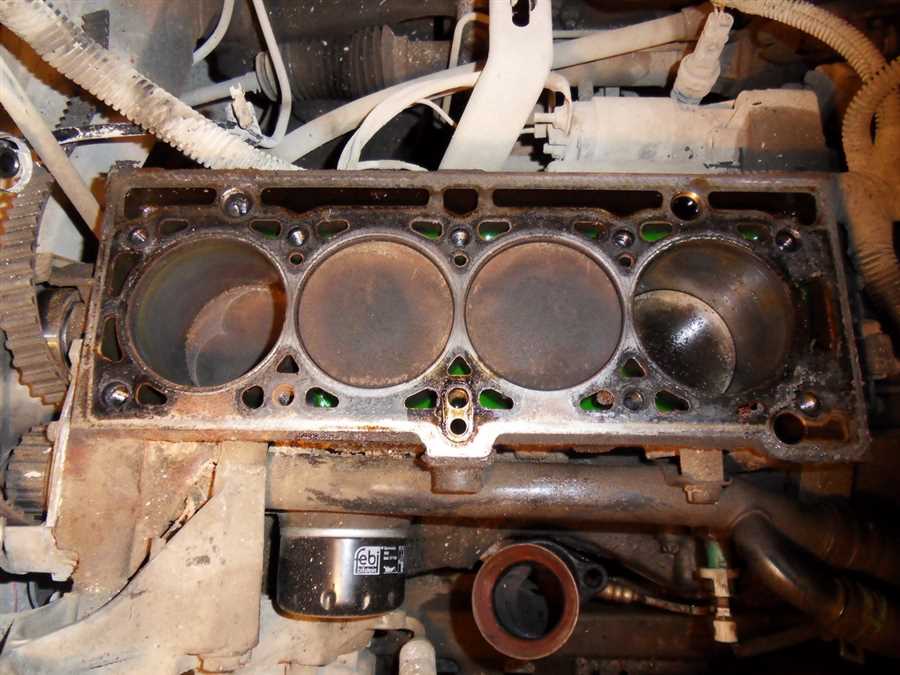

Очистка поверхностей ГБЦ и блока цилиндров

Перед установкой новой прокладки ГБЦ необходимо провести тщательную очистку поверхностей ГБЦ и блока цилиндров. Это поможет обеспечить надежное герметичное соединение и исключить возможность протечек.

Подготовка поверхностей

Перед началом очистки рекомендуется удалить все остатки старой прокладки при помощи пластикового или деревянного скребка. Не рекомендуется использовать металлические инструменты, чтобы не повредить поверхности ГБЦ и блока цилиндров.

Далее следует промыть поверхности специальным очистителем для ГБЦ и блока цилиндров, который можно приобрести в специализированных магазинах автозапчастей. Очиститель обычно наносится на поверхность с помощью кисти или салфетки и оставляется на несколько минут для воздействия.

Механическая очистка

Для удаления старой прокладки и других загрязнений можно воспользоваться мягкой металлической щеткой или специальным инструментом, предназначенным для механической очистки. Очень важно не повредить поверхности ГБЦ и блока цилиндров, поэтому нужно использовать мягкие и аккуратные движения.

После механической очистки поверхности рекомендуется промыть их водой или специальным растворителем, чтобы удалить остатки старой прокладки и других загрязнений.

После основной очистки рекомендуется использовать скребок, обеспечивающий очень мелкую и аккуратную обработку. Это позволяет удалить любые остатки и следы старой прокладки.

Важно помнить, что чистые поверхности ГБЦ и блока цилиндров имеют ровную и гладкую структуру, что обеспечивает надежность и герметичность соединения с новой прокладкой.

Замена прокладки ГБЦ

Все это может привести к повреждению двигателя и снижению его эффективности. Поэтому замена прокладки ГБЦ необходима при обнаружении любых признаков ее повреждения.

Для замены прокладки ГБЦ потребуется следующий инструмент и материалы:

1. Набор торцовых ключей
2. Отвертки
3. Ключи для снятия и установки болтов ГБЦ
4. Шпатель для очистки поверхностей прокладки
5. Антипригарная смазка
6. Новая прокладка ГБЦ

Процесс замены прокладки ГБЦ включает следующие шаги:

1. Слить охлаждающую жидкость из системы.
2. Снять всю необходимую периферию, которая мешает доступу к головке блока цилиндров (топливные форсунки, впускной и выпускной коллекторы и т.д.).
3. Отсоединить все провода и шланги, связанные с ГБЦ.
4. Снять головку блока цилиндров, открутив болты равномерно в определенной последовательности.
5. Очистить поверхности прокладки на блоке цилиндров и головке блока цилиндров от следов старой прокладки.
6. Нанести антипригарную смазку на новую прокладку ГБЦ.

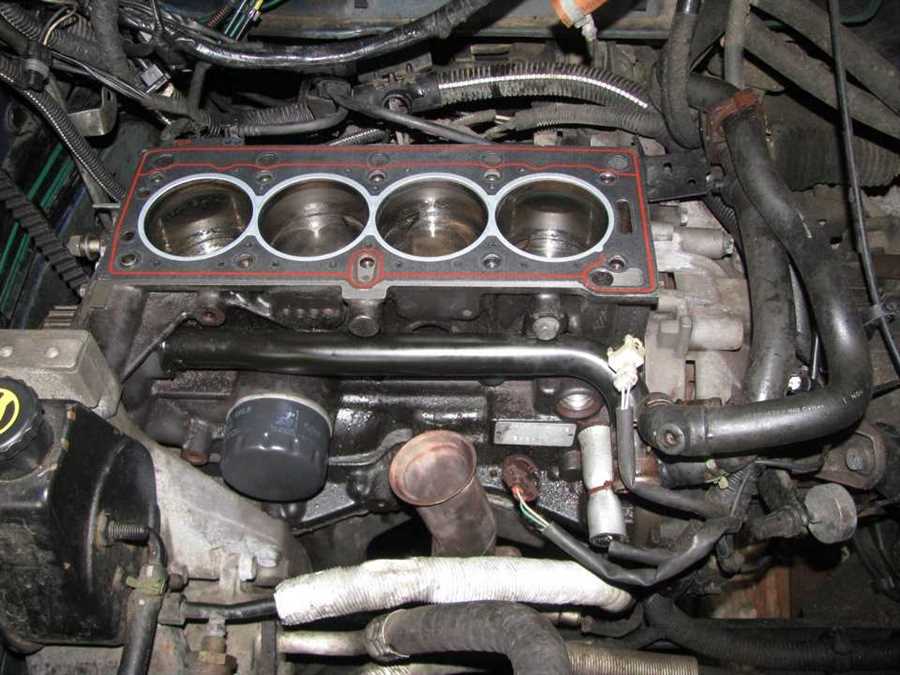

7. Установить новую прокладку ГБЦ на блок цилиндров и аккуратно установить головку блока цилиндров на свое место, закрутив болты равномерно в определенной последовательности и с заданным моментом затяжки.
8. Собрать все элементы системы обратно вместе, подключить провода и шланги и заполнить систему охлаждения охлаждающей жидкостью.
9. Проверить состояние герметичности новой прокладки ГБЦ и работоспособность двигателя.

Замена прокладки ГБЦ является сложным процессом, требующим определенных навыков и знаний. Поэтому, при отсутствии необходимого опыта, рекомендуется обратиться к специалистам или сервисному центру для выполнения данной работы.

Монтаж ГБЦ и коллекторов

После того как была выполнена замена прокладки ГБЦ на автомобиле Рено с двигателем К4М, необходимо произвести монтаж ГБЦ и коллекторов.

Подготовка деталей

Перед монтажем необходимо убедиться в чистоте всех деталей. Очистите ГБЦ и коллекторы от остатков старой прокладки и других загрязнений. Внимательно осмотрите детали на наличие повреждений или износа. При обнаружении дефектов замените соответствующие детали перед монтажом.

Монтаж ГБЦ и коллекторов

Правильный монтаж ГБЦ и коллекторов важен для обеспечения герметичности и надежности работы двигателя. Следуйте нижеперечисленным шагам:

1. Установка прокладки ГБЦ: Расположите новую прокладку на поверхности ГБЦ, убедившись, что она совпадает со всеми отверстиями и вырезами. Осторожно установите ГБЦ на блок цилиндров.
2. Затяжка болтов ГБЦ: Важно правильно затянуть болты ГБЦ, чтобы обеспечить их равномерное распределение и герметичность. Следуйте рекомендациям производителя по порядку затяжки и моменту затяжки болтов ГБЦ.
3. Установка коллекторов: Установите коллекторы на ГБЦ и присоедините их к трансмиссии или выхлопной системе. Будьте внимательны, чтобы не повредить новую прокладку коллектора.
4. Затяжка болтов коллектора: Правильно затяните болты крепления коллектора с помощью динамометрического ключа, чтобы обеспечить правильное уплотнение и избежать утечек.

После выполнения всех этих шагов убедитесь, что монтаж ГБЦ и коллекторов выполнен правильно и закреплены надежно. Тщательно проверьте исправность всех соединений и компонентов. В случае обнаружения проблем обратитесь к специалисту для диагностики и решения проблемы.

Проверка и настройка ГБЦ

После замены прокладки ГБЦ на автомобиле Рено с двигателем К4М, необходимо провести проверку и настройку ГБЦ, чтобы гарантировать его правильную работу и предотвратить возможные проблемы в будущем.

Проверка ГБЦ

Перед настройкой ГБЦ необходимо провести визуальную проверку его состояния. Проверьте следующие элементы:

• Состояние прокладки ГБЦ — убедитесь, что новая прокладка правильно установлена и плотно прилегает к поверхности двигателя.
• Повреждения и износ деталей — проверьте состояние клапанов, камеры сгорания, поршней и других элементов ГБЦ на наличие повреждений или износа.
• Прокручивание валов — проверьте, что валы ГБЦ свободно вращаются без заеданий или излишнего трения.

Настройка ГБЦ

После проверки состояния ГБЦ, необходимо провести его настройку. Для этого следуйте указанным ниже шагам:

1. Установите коленвал в положение ВМТ (верхняя мертвая точка) для первого цилиндра. Для этого используйте специальные метки на коленчатом валу.
2. Установите распредвал в положение ВМТ для первого цилиндра. Проверьте, что метки на распредвале совпадают с метками на опорах ГБЦ.
3. Затяните болты крепления ГБЦ согласно рекомендациям производителя автомобиля. Обычно это происходит в несколько приемов, последовательно затягивая болты в определенной последовательности и с определенным усилием.
4. Проверьте зазоры клапанов и при необходимости отрегулируйте их. Это обычно происходит с помощью специальных регулировочных шайб или эксцентриков.
5. Проведите проверку компрессии двигателя, чтобы убедиться, что ГБЦ настроен правильно и нет утечек газов.

После проведения проверки и настройки ГБЦ, рекомендуется протестировать автомобиль на дороге и убедиться в его правильной работе. Если возникают какие-либо проблемы или неисправности, обратитесь к специалистам для дальнейшего обслуживания и ремонта ГБЦ.
