Форд Мондео 3, являющийся третьим поколением этой успешной серии автомобилей, известен своими современными технологиями и продуманным дизайном. Одним из важных компонентов, позволяющих быстро и эффективно диагностировать проблемы автомобиля, является диагностический разъем.
Диагностический разъем – это важное устройство, которое позволяет получить доступ к электронной системе автомобиля. Если возникли проблемы с двигателем, трансмиссией или другими системами автомобиля, диагностический разъем поможет определить их причину. Найти этот разъем на Форд Мондео 3 невероятно просто.
Обычно, диагностический разъем можно найти под приборной панелью автомобиля. В случае Форд Мондео 3, он находится под рулем, с левой стороны. Просто откиньте защитную крышку и воспользуйтесь специальным кабелем или адаптером для подключения к нему диагностического сканера или компьютера для диагностики.
Диагностический разъем Форд Мондео 3
Диагностический разъем в автомобиле Форд Мондео 3 (Ford Mondeo III) предназначен для подключения диагностического оборудования и чтения информации из электронных блоков управления.
Разъем обычно расположен под рулевой колонкой, слева от педалей. Для доступа к нему необходимо приподнять пластиковую заглушку или удалить крышку на панели приборов.

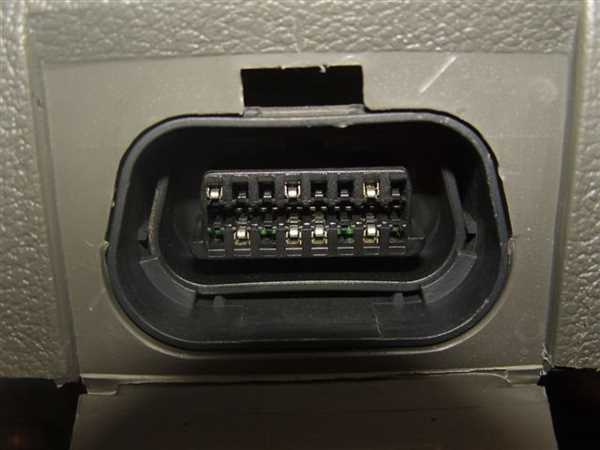

Диагностический разъем Форд Мондео 3 имеет 16 контактов, которые соответствуют определенным функциям автомобиля. С помощью диагностического сканера или адаптера OBD-II можно подключиться к разъему и получить доступ к информации о состоянии систем управления, ошибкам и сбоям в работе автомобиля.
Обычно диагностический разъем Форд Мондео 3 имеет стандартный тип соединения OBD-II, что позволяет использовать общеупотребимые диагностические устройства. Однако, в некоторых случаях могут использоваться специфические адаптеры и программные обеспечения.
| Контакт | Описание |
|---|---|
| 1 | – |
| 2 | – |
| 3 | Контакт постоянного питания |
| 4 | Контакт массы |
| 5 | – |
| 6 | – |
| 7 | Канал K (расположенный в линии CAN) |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | – |
| 14 | Контакт LIN (расположенный в линии CAN) |
| 15 | Контакт массы |
| 16 | – |
Подключение к диагностическому разъему Форд Мондео 3 позволяет не только читать информацию об ошибках, но и осуществлять дальнейшую конфигурацию и программирование некоторых систем автомобиля.
Важно помнить, что вмешательство в работу систем автомобиля должно быть осуществлено квалифицированным специалистом, чтобы избежать возможных непредвиденных последствий и повреждений.
Местонахождение диагностического разъема Форд Мондео 3

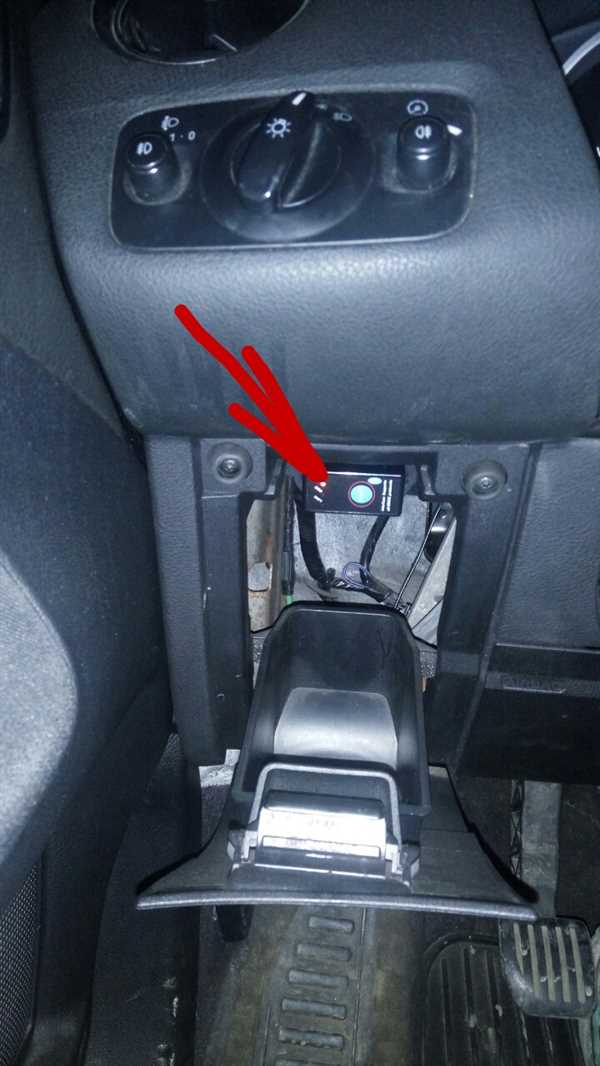

Диагностический разъем (OBD-II разъем) на автомобиле Форд Мондео 3 (Ford Mondeo III) расположен в нижней части приборной панели, под рулем.
Чтобы найти диагностический разъем, сядьте за руль автомобиля и обратите внимание на нижнюю часть приборной панели. Он может быть расположен под рулем в центре или слева от руля. Диагностический разъем имеет 16 контактных пинов и обычно закрыт пластиковой крышкой.
Для доступа к диагностическому разъему вам потребуется нагнуться или присесть, чтобы вы могли удобно подключить диагностический сканер или другие устройства для диагностики автомобиля. Запомните, что при подключении оборудования к диагностическому разъему автомобиль должен быть выключен.
Диагностический разъем Форд Мондео 3 совместим с большинством универсальных диагностических сканеров, которые поддерживают OBD-II протокол.
Как найти диагностический разъем Форд Мондео 3
Диагностический разъем в автомобиле Форд Мондео 3 находится в центральной части приборной панели, сразу под рулевым колесом. Он обеспечивает доступ к электронным системам автомобиля и может использоваться для диагностики и кодирования различных компонентов и модулей.
Чтобы найти диагностический разъем Форд Мондео 3, выполните следующие шаги:
- Сядьте за руль автомобиля и отрегулируйте положение сиденья и рулевой колонки для максимального комфорта.
- Обратите внимание на низкую часть приборной панели, сразу под рулевым колесом.
- Взгляните на нижнюю часть приборной панели, в районе пассажирской стороны.
- Обратите внимание на наличие небольшого прямоугольного отверстия или пластиковой заглушки.
- Диагностический разъем Форд Мондео 3 обычно имеет форму прямоугольного разъема и расположен рядом с другими разъемами и проводами.
При обнаружении диагностического разъема Форд Мондео 3, убедитесь, что он свободен от загрязнений, пыли или других помех. Чтобы подключить устройство для диагностики или программирования, вставьте штекер в разъем до щелчка.
Найденный диагностический разъем Форд Мондео 3 позволит вам получить доступ к электронным системам автомобиля и осуществить профессиональную диагностику и кодирование.
Подключение к диагностическому разъему Форд Мондео 3
Диагностический разъем в автомобиле Ford Mondeo 3 находится под рулем, вблизи педалей управления. Он предназначен для подключения диагностического сканера или компьютера для чтения и анализа данных автомобиля.
Шаг 1: Подготовка диагностического инструмента
Перед подключением к диагностическому разъему необходимо убедиться, что у вас есть правильный диагностический инструмент. Для Ford Mondeo 3 рекомендуется использовать OBD-II сканер. Проверьте, что у вас есть совместимый сканер и он полностью заряжен или подключен к источнику питания.
Шаг 2: Нахождение диагностического разъема
Сядьте за руль автомобиля Ford Mondeo 3 и опустите ноги к педалям управления. Посмотрите под рулем, вблизи педалей, должен быть виден диагностический разъем. Обычно он имеет форму прямоугольного разъема с несколькими контактами внутри. Разъем может быть покрыт защитной крышкой или находиться в открытом доступе.
Замечание: Расположение диагностического разъема может незначительно отличаться в зависимости от года выпуска и модели автомобиля. Если вы не уверены в точном местоположении разъема, лучше обратиться к руководству пользователя или обратиться к специалисту.
Какие данные можно получить через диагностический разъем Форд Мондео 3
Диагностический разъем в автомобиле Форд Мондео 3 предназначен для подключения к электронной системе управления автомобиля и получения различных данных о его состоянии. С помощью специализированного диагностического сканера можно получить следующую информацию:
- Коды ошибок и их описание: диагностическая система автомобиля позволяет читать коды ошибок, возникающих в различных системах автомобиля. Важно узнать, какие ошибки возникают, чтобы своевременно принять меры по их устранению.
- Параметры работы двигателя: с помощью диагностического разъема можно получить информацию о работе двигателя, такую как скорость вращения коленчатого вала, температура охлаждающей жидкости, давление во впускном коллекторе и другие параметры.
- Данные с датчиков: различные датчики, такие как датчик кислорода, датчик температуры и датчик давления, предоставляют информацию о состоянии различных систем и компонентов автомобиля.
- Информация о системах управления: диагностический разъем позволяет получить информацию о работе систем управления, таких как система впрыска топлива, система зажигания и система контроля выбросов.
- Состояние систем безопасности: через диагностический разъем можно получить информацию о работе систем безопасности, таких как подушки безопасности и система стабилизации.
Важно отметить, что для получения и интерпретации данных через диагностический разъем Форд Мондео 3 требуется использование специализированного диагностического сканера, который подключается к разъему и обрабатывает полученную информацию.
Диагностический разъем для устранения неполадок Форд Мондео 3
Диагностический разъем Форд Мондео 3 находится в салоне автомобиля, обычно рядом с рулем или поблизости от пассажирского места. Он обычно имеет форму прямоугольного разъема, с отверстием для подключения диагностического кабеля.
Как использовать диагностический разъем?
Для использования диагностического разъема Форд Мондео 3 необходимо использовать специальное диагностическое оборудование. Подключите диагностический кабель к разъему, затем подключите другой конец к диагностическому сканеру или компьютеру с программным обеспечением диагностики.
После установки соединения, запустите программу диагностики и следуйте ее инструкциям. Диагностическое оборудование будет сканировать систему автомобиля, а затем отображать информацию о возможных неполадках и ошибках. С помощью этой информации вы сможете определить причину проблемы и принять соответствующие меры для ее устранения.
Зачем использовать диагностический разъем?
Использование диагностического разъема Форд Мондео 3 позволяет быстро и точно обнаружить и устранить проблемы в автомобиле. Это позволяет сэкономить время и деньги, а также предотвратить возможные поломки и повреждения в будущем. Кроме того, использование диагностического оборудования может помочь вам определить статус различных систем автомобиля и проверить их работоспособность.
Обход диагностического разъема при необходимости ремонта Форд Мондео 3
Обход диагностического разъема можно выполнить следующими способами:
- Использование адаптера. Существуют специальные адаптеры, которые позволяют подключиться к различным контроллерам автомобиля без использования диагностического разъема. Это может быть полезно в случаях, когда разъем неисправен или недоступен.
- Прямое подключение к контроллеру. Возможно прямое подключение к контроллеру, минуя диагностический разъем. Этот метод требует специальных знаний и инструментов, поэтому рекомендуется обратиться к специалисту.
- Использование других методов диагностики. В некоторых случаях, можно использовать другие методы диагностики, такие как определение сигналов на проводах или чтение ошибок из памяти блока управления. Эти методы могут быть не такими точными, как диагностика через разъем, но могут помочь в определении проблемы.
Необходимо отметить, что обход диагностического разъема может быть сложным и требует специальных знаний и опыта. Рекомендуется обратиться к квалифицированному специалисту в случае необходимости обхода диагностического разъема.
Важность диагностического разъема для обслуживания Форд Мондео 3
Диагностический разъем является портом, через который специалисты могут подключать устройства и программы для проведения различных диагностических и обслуживающих процедур. С его помощью можно получить доступ к электронным системам автомобиля, считать ошибки, проводить настройку и программирование, а также производить множество других функций, необходимых для обслуживания автомобиля.
Важность диагностического разъема заключается в том, что без его использования невозможно провести полноценную диагностику и обслуживание автомобиля Форд Мондео 3. Отсутствие доступа к электронным системам и возможностей программирования может привести к неправильной работе автомобиля, недиагностированным проблемам и повреждениям.
Диагностический разъем Форд Мондео 3 расположен обычно под рулем автомобиля, вблизи педалей газа и тормоза. Для его использования необходимо подключить соответствующий кабель и устройство диагностики, которые совместимы с автомобилем.
| Преимущества использования диагностического разъема: |
|---|
| — Быстрый доступ к электронным системам автомобиля |
| — Возможность проводить диагностику и обслуживание разных систем |
| — Считывание и удаление ошибок |
| — Программирование и настройка узлов автомобиля |
| — Проверка работоспособности датчиков и компонентов |
Правильное использование диагностического разъема позволяет увеличить эффективность диагностики и обслуживания автомобиля Форд Мондео 3, что в свою очередь помогает сохранить надежную работу автомобиля на протяжении всего срока службы.
Специализированные инструменты для работы с диагностическим разъемом Форд Мондео 3
Для работы с диагностическим разъемом автомобиля Форд Мондео 3 рекомендуется использовать специализированные инструменты, которые помогут считывать и анализировать данные на компьютере или другом устройстве.
Один из таких инструментов — это OBD-сканер. OBD (On-Board Diagnostics) — система самодиагностики автомобиля, которая позволяет считывать информацию об ошибках и состоянии различных компонентов автомобиля. OBD-сканер подключается к диагностическому разъему машины, и с его помощью можно получить доступ к информации, а также очищать ошибки.
Другим полезным инструментом может быть набор для диагностики ЭБУ (электронного блока управления), который включает в себя различные адаптеры, кабели и программное обеспечение. С помощью этого набора можно не только считывать ошибки, но и программировать ЭБУ, делать настройки и тестировать различные компоненты автомобиля.
Еще одним полезным инструментом может быть электрический тестер, который позволяет проверять напряжение, цепи, проводку и другие электрические параметры. Это может быть особенно полезно при поиске неисправностей в электрической системе автомобиля.
Необходимо отметить, что для работы с диагностическим разъемом Форд Мондео 3 можно использовать и универсальные инструменты, совместимые с OBD-II стандартом. Однако, использование специализированных инструментов может облегчить процесс диагностики и увеличить точность получаемых данных.
Важно помнить, что при работе с диагностическим разъемом Форд Мондео 3 необходимо соблюдать инструкции и рекомендации производителя, чтобы избежать повреждения автомобиля или получения неточной информации.
С использованием специализированных инструментов можно быстро и эффективно провести диагностику автомобиля Форд Мондео 3, выявить возможные неисправности и принять меры по их устранению.
Диагностический разъем Форд Мондео 3 и подключение дополнительного оборудования
Диагностический разъем в автомобиле Ford Mondeo 3 позволяет подключать диагностическое оборудование для чтения информации с различных систем автомобиля и выполнения диагностических процедур. Разъем расположен в салоне автомобиля и обладает удобным доступом для подключения.
Диагностический разъем Ford Mondeo 3 соответствует стандарту OBD-II (On-Board Diagnostics II) и имеет 16 контактных пинов. Разъем обычно находится под рулем в нижней части панели приборов. Для доступа к разъему необходимо сначала установить автомобиль на стояночный тормоз, а затем опустить руль в нижнее положение.
Подключение дополнительного оборудования к диагностическому разъему Форд Мондео 3 позволяет расширить функциональность автомобиля. Примерами такого оборудования могут быть диагностические сканеры, GPS трекеры, контроллеры давления шин и другие устройства.
Шаги подключения дополнительного оборудования к диагностическому разъему:
- Убедитесь, что автомобиль выключен и ключ зажигания вынут из замка.
- Найдите диагностический разъем под рулем в нижней части панели приборов.
- Вставьте штекер дополнительного оборудования в диагностический разъем.
- Убедитесь, что штекер надежно фиксируется в разъеме.
- Включите автомобиль, включите дополнительное оборудование и следуйте инструкциям производителя по его использованию.
Примечание:
Перед подключением дополнительного оборудования к диагностическому разъему Форд Мондео 3 обязательно ознакомьтесь с инструкцией производителя и убедитесь в совместимости оборудования с вашим автомобилем.
Проверка диагностического разъема Форд Мондео 3 при помощи специализированных программ
Диагностический разъем Форд Мондео 3 находится под рулем, справа от рычага переключения передач. Это удобное место для подключения специализированной программы для проведения диагностики автомобиля. С помощью этой программы можно получить доступ к различным данным и параметрам автомобиля, а также проверить наличие ошибок и сбоев в системе.
Шаги по проверке диагностического разъема:
- Убедитесь, что автомобиль выключен и ключ извлечен из замка зажигания.
- Используя специальный адаптер, подключите его к диагностическому разъему под рулем.
- Соедините адаптер с портом USB или Bluetooth на компьютере.
- Загрузите и установите соответствующую программу для диагностики автомобиля Форд Мондео 3.
- Запустите программу и следуйте инструкциям по подключению к автомобилю.
- После успешного подключения вы сможете просмотреть различные данные и параметры автомобиля, а также проверить наличие ошибок и сбоев в системе.
Очень важно следовать инструкциям программы и производителя адаптера для успешной диагностики автомобиля. Если у вас возникают сложности или вопросы, рекомендуется обратиться к специалисту или официальному сервису Форд.
| Название программы | Сайт разработчика |
|---|---|
| Forscan | www.forscan.org |
| VCM IDS | www.fordtechservice.dealerconnection.com |
| ELM327 | www.elm327.com |
Общие проблемы с диагностическим разъемом Форд Мондео 3 и их решение
Проблема 1: Не удается установить связь с разъемом
Если вы не можете установить связь с диагностическим разъемом Форд Мондео 3, первым делом проверьте, правильно ли вы его подключили. Убедитесь, что разъем вставлен полностью и надежно соединен с автомобилем.
Если подключение правильное, возможно, причина в неисправности самого разъема. В этом случае рекомендуется обратиться к квалифицированному автомеханику или сервисному центру, чтобы провести диагностику и ремонт диагностического разъема.
Проблема 2: Ошибка чтения данных
Если вы успешно установили связь с разъемом, но получаете ошибку чтения данных при попытке считать информацию с автомобиля, возможно, проблема связана с диагностическим сканером или компьютером.
Попробуйте сначала перезагрузить диагностическое устройство или компьютер. Если это не помогло, проверьте правильность подключения диагностического кабеля. Убедитесь, что он полностью вставлен в разъем и соединен надежно с диагностическим устройством.
Если проблема не решена, возможно, причина в неисправности разъема или датчиков автомобиля. В этом случае рекомендуется обратиться к специалистам для проведения детальной диагностики и устранения проблемы.
Надеемся, что эти советы помогут вам решить некоторые общие проблемы с диагностическим разъемом Форд Мондео 3. Если проблема не удается решить самостоятельно, рекомендуется обратиться к профессионалам для получения квалифицированной помощи.
Диагностический разъем Форд Мондео 3 и безопасность автомобиля
С помощью диагностического разъема можно осуществлять чтение и сброс ошибок, проверять работу всех электронных систем автомобиля, а также проводить программирование и адаптацию различных компонентов. Для подключения к разъему необходимо использовать диагностический кабель и специальное программное обеспечение.
Однако стоит помнить, что работа с диагностическим разъемом может быть опасной, если ее проводить без должных навыков и знаний. Поэтому важно соблюдать определенные меры предосторожности при использовании этого разъема.
Во-первых, перед подключением к разъему необходимо убедиться, что автомобиль выключен и зажигание выключено. Это позволит избежать короткого замыкания или повреждения электронных компонентов автомобиля.
Во-вторых, следует использовать только официальные или сертифицированные программы и оборудование для диагностики автомобиля. Использование поддельного оборудования или программного обеспечения может привести к непредсказуемым последствиям и повреждению автомобиля.
В-третьих, не следует проводить диагностику или ремонт автомобиля без необходимых знаний. Если вы не уверены в своих навыках, лучше обратиться к специалистам, которые смогут качественно провести диагностику и ремонт автомобиля.
Соблюдение этих мер предосторожности позволит избежать непредвиденных проблем и обеспечит безопасность автомобиля Форд Мондео 3 в процессе его обслуживания и диагностики.
